大恒 T30A 固态雷电预警系统

产品名称: T30A 固态雷电预警系统
产品品牌: 大恒
产品型号: T30A
产品规格: T30A
产品颜色: 棕红色
产品参数: 1.工作电源电压:220V/Ac或12V/Dc
2.电源功耗:<2W(非报警时)
产品优势: 1.维护性:无运动部件,无需维护。
2.安全性:无运动部件,能够在石油、化工、油库、液化气站等易燃易爆场所安装使用。
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 T30A 固态雷电预警系统


    T30A固态雷电预警系统是中国石化安全工程研究院与厦门大恒科技有限公司,联合研发的新一代雷电预警系统,它具有以下特点:


    产品特点

    ● 无旋转圆盘,固态预警探头,具有免维护、高可靠性、高稳定性特点;

    ● 探测头内部没有运动部件,较其他雷电预警系统更安全、使用寿命更长久;

    ● 探头内有一次和二次两个电极,可实时监测近地面大气层电场强度变化;

    ● 产品根据军用技术要求设计和制造,无噪音、高隐蔽性,适合恶劣气候下连续工作;



    产品用途

    1.提醒野外作业人员及时停止或暂停室外作业,进屋避雷,防止重大雷击事故发生;

    2.对某些可能造成重大危害的作业,雷击前及时启动紧急防御预案,减少雷电对人员的伤害危险和经济财务损失。

    比如:易燃易爆场所的室外作业,此时必须停止或是暂停;

    3.就是采取一种线路隔离雷电的防护措施,对一些重要设备进行保护。


    适用范围

        T30A是高隐蔽性、高稳定性、高可靠性的国防雷电预警系统,具有一般雷电预警系统所没有的特殊性能——没有运动部件,安全性能非一般雷电预警系统所比拟,适合学校、车站、广场、高尔夫球场、太阳能发电站、地铁站、景区等地以及油库、加油站、化工厂等易燃易爆场所安装使用。


    产品主要优势

    1) 雷电预警探测头

        优化的外形设计能够适应在暴雨天气下预警,有利于减少探测头本身对探测电场的干扰,探测头曲面经过了计算机MATLAB仿真计算,并经过反复试验和论证最终研制成功。


    固态雷电预警系统对比动态雷电预警系统主要有以下以方面优势


    固态雷电预警系统

    动态雷电预警系统

    工作原理

    探测头内部有一次和二次两个电极,二次电极将一次电极探测电荷排在电荷栅中,转化成数字量,从而实时地监测近地面大气电场强度的变化。

    探测头有一个开槽的高速旋转圆盘,通过对不断被屏蔽及开放的探测电极带电量的增益放大,转换为数字电场值,从而实时监测近地面大气层静电场的变化。

    维护性

    无运动部件,无需维护。

    定期清洗屏蔽转盘,更换易损部件。

    可靠性

    无运动部件,可靠性高。

    连续运转的高速转盘,可靠性较差。

    安全性

    无运动部件,能够在石油、化工、油库、液化气站等易燃易爆场所安装使用。

    圆盘高速旋转,不适合在易燃易爆的特殊场所安装使用。

    预警范围

    半径5km范围


    电源支持

    耗电量小,内部电池组可连续供电,适用于无电源支持的场所。

    耗电量较大,只能应用在有电源支持的场所。


    2) 雷电预警处理机

        大恒T30A雷电预警处理机,可与电脑连接并实现远程雷电监控的目的,也可通过对下载的雷电预警数据的分析,对雷云电场强度和极性变化做出更准确的判断。同时,也可以与声光报警系统相连接进行声光报警。


    3) 预警系统功能

    ▲预警设置功能

    系统允许用户根据需要设置雷电预警时段,在设置时段内,如发生雷电预警情况,将进行雷电预警的声光报警。

    ▲雷电预警功能

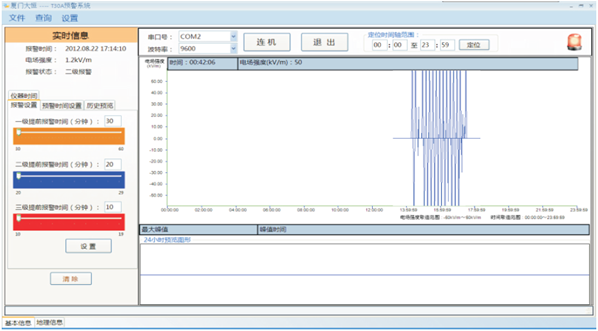

    在主界面可显示当前雷电预警的级别。

    在主界面可实时监测电场强度并对其描头,可观察电场的变化。

    在主界面中,实时显示电池电量,方便用户对电池进行管理。

    ▲系统网络功能

    大恒雷电预警系统软件,具备了完善的网络传输功能,可以通过有线或无线进行雷电预警的数据传输,数据的传输完全遵循TCP/IP网络协议。

    大恒雷电预警系统软件,包括单站点(单探头)版本和多站点(多探头)中央监控软件。单站点软件可以作为多站点中面监控软件的一部分而加以使用,并且,除具站点数据处理功能外,还提供电场探测数据和日志的存储、查询、输出、及网络通讯功能。

    ▲多站点监控系统

    可管理多个站点,并可读取并监控多个站点主机的实时数据。

    可跟踪监测较大区域范围内的近地面大气电场强度的变化情况。

    可通过TCP/IP网络传输协议,进行无线和有线方式数据传输。

    ▲历史记录查询

    系统具有外部存储功能,可存储1000条记录。

    ▲时间设置功能

    系统自带记录雷电预警发生时刻,用户可进行校准。


    主要参数

    工作电源电压

    220V/Ac或12V/Dc

    电源功耗

    <2W(非报警时)

    探头直径

    144mm

    探测电场强度

    -100kV~+100kV/m

    支架杆直径

    60mm

    产品高度

    580mm(户外杆体长度)

    工作环境温度

    探头:-40℃~85℃  主机:-20℃~60℃

    存放环境温度

    探头:-40℃~85℃  主机:-20℃~75℃

    工作环境湿度

    探头:-20%~95%  主机:-20%~90%

    预警范围

    半径5km范围

    预警形式

    三级预警输出,连接声光报警系统

    预警接口控制输出

    干接点(5A 250VAC/5A 30VDC)

    控制主机通信接口

    Rs232 / Rs485 /USB / CDMA / GSM

    探头重量

    约1Kg

    控制主机重量

    约5Kg

    探头连接线线长

    <500m

    主机电源线型号

    国标10A插头 线长2米

    备注电池

    12V 2200mAh

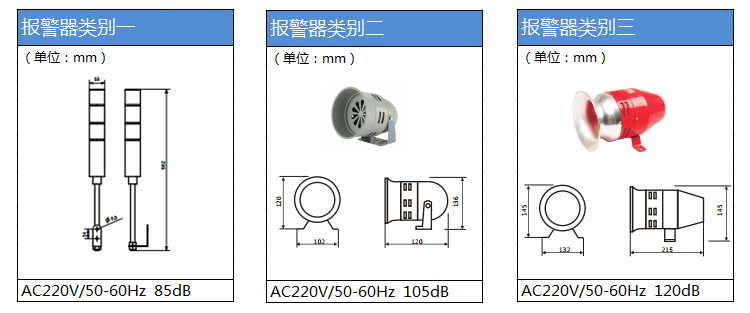

    预警声光报警器

    注:报警器类别可根据实际需求选配 。


    雷电预警拓扑图

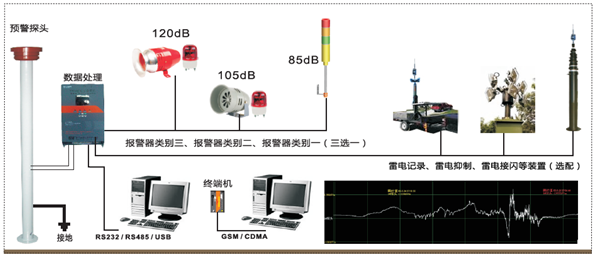

        T30A雷电预警系统由三部分组成:控制主机、预警探测头、预警声光报警器。同时,用户还可以根据需求将控制主机与电脑(上位机)连接通信以达到远程监控的目的。其中控制主机与上位机进行通信的方式包括无线模式和有线模式方式,无线模式下需要借助终端机通过CDMA或GSM网络与上位机进行通信。有线模式下控制主机通过RS232/RS485/USB直接与上位机通信。此外,用户也可以选配雷电记录、雷电抑制、雷电接闪等防护装置,使其与T30A雷电预警系统结合构成整个防雷系统。图为防雷系统的结构示意图。


    固态雷电预警系统结构:硬件系统和软件系统

     ㈠ 雷电预警硬件系统

    1.雷电预警探头

    2.雷电预警主机(数据处理机)

    3.数据信号线缆20M(探头与控制品)

    4.雷电预警主机电源线

    5.雷电预警声光报警器[选件]

    6.管理电脑(带RS232接口的台式机或笔记本)[选件]

    7.无线数据传输模块(GPRS模块+GPRG天线)[选件]

    8.SIM手机卡[选件]

    9.SD存储卡[选件]

    10.RS232串口扩展卡[选件]

    11.RS232通讯电缆2M[选件]

    12.数据连接线缆(控制器与报警器)[选件]

    13.太阳能供电系统[选件]

    14.PDU防雷插座[选件]

    ㈡ 雷电预警软件系统

    1.雷电预警软件系统(单站点)

    2.雷电预警软件系统(多站点)

    3.系统软件安装环境

    操作系统:Windows XP/Win7/Win8/Win2003/Win2008

    数据库系统:SQL、MYSQL

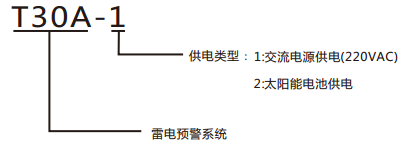

    雷电预警系统型号含义



    雷电预警的工作原理

    1.雷电预警基本原理

        雷电的本质是雷云中的电荷在不断变化和增加时,电场强度也在不断变化和增强,因此可以通过监测电场强度的变化,分析它的变化趋势,就可以进行预判是否有雷击的发生。

        太阳风、等离子体以及磁气圈中地磁场交互作用,形成了太阳风与磁气圈之间的大气电场层。在清朗的天气里,电场强度范围是+500V/m~-500V/m,当雷暴接近时,电场强度范围近+2kV~-2Kv,而当雷暴发生时,电场强度能增大到15kV以上。(注:不同海拨高度其值略有偏差)

    雷暴的发生较为复杂,但变化过程较为缓慢,通常需要大约30分钟左右,通过实时监测大气电场异常变化,找出将要发生雷击变化的规律,综合参考各种数据,就可以分析和预测雷暴的发生。


    2.大恒T30A的三级预警

    大气电场是与雷暴关联最强的电气参数,但因受雷电预警探测头安装位置以及周围环境等因素影响,局部大气电场异常不一定会产生雷暴,因此会有误报或漏报情况发生,大恒科研技术人员通过多年对雷电频谱的分析和研究,成功开发和设计出了雷电预警数据的离散性采集和分析的数学模型,大幅降低了系统的误报或漏报。

    一级预警:雷暴在形成过程中,雷电可能发生,提示提醒操作人员对可能的雷暴进行注意,并通知相关人员进行注意和预防。

    二级预警:雷暴将要发生阶段,进一步确认信息,此时距雷闪真正发生时间至少约30分钟左右,提醒用户可以采取安全保护预案,以避免雷击损失。

    三级预警:雷电很快发生,激活自动操作系统,此时距雷闪真正发生的时间约在10分钟左右,弹出警告提醒用户采取安全防护措施,以避免雷击损失。



    雷电预警系统界面

        大恒T30A雷电预警系统主要包括地理信息监控、雷电报警信息查询、雷电预警设置、历史数据查询,时间管理等功能。

    1.雷电预警用户界面

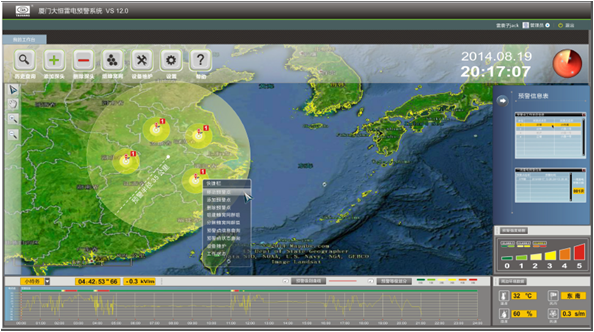

        根据安装雷电预警探测头的地理信息位置,直观的在地图上标出其位置信息和实时雷电预警信息


    2.每月雷电预警查询

        根据探测头或区域统计每月雷电预警信息。


    3.雷电预警三级设置用户界面


    相关证书


    大恒智能防雷系统



    大恒 T30A 固态雷电预警系统


    安装尺寸图


    安装示意图

        为了雷电预警的更加准确,在安装雷电预警探测头时,因尽量避开周围建筑物或通讯天线对雷云电场的干扰,预警探测头应直接安装在室外无阻档的开阔地带。安装时使预警探测头的视角尽量大,以保证天空和云层都在探测范围内。

        雷电预警探测头可直接安装在地面上,或安装在屋顶平台上,探测头必须良好接地,以便其被雷击中时将雷电电流导向大地,并减少雷电干扰。


    探测头的安装地点选择

        预警探测头安装地点周围环境所带的电场,在一定程度上对电场探头所侦测的雷云 ,电场场强值叠加干扰。此叠加干扰包括:

    △ 常量电场叠加干扰:与探头安装地周围的地形,地面物体构造性质,地质等有关的电场干扰。

    △ 变量电场叠加干扰:与周边植被的生长,车辆流动,生物通行,新建筑物,电缆通过,物体的摆动,地表水的流动等有关的电场干扰。

        电场探头和数据处理卡屏蔽腔安装在配套的580mm立杆上,该立杆底部法兰与地脚螺栓进行固定,立杆可直接安装在地面上。当立杆需要安装在房屋屋顶或屋顶平台上时,立杆的高度可重新加工,最好要让探头安装在最大程度地发挥其作用的地点,并且还应该考虑到该安装位置是否便于以后对探头的维护。

        探头必须良好地接地,以便在其被雷电击中的情况下能将雷电电流导向大地以及中和一些电场叠加干扰。探头连接线裸露室外部分须穿入内径不小于30mm的金属屏蔽管,金属屏蔽管应保持良好接地。

        为尽量避免叠加干扰的影响,电场探头应直接安装于室外无阻挡的开阔地,安装时尽量使探头的视野立体角α大(最小为90度),以保证天空和云层都在探测范围内。电场探头如安装在以下地点时,应注意 :

    1.探头安装于地面时,必须确保在距探头10米的范围内没有人员、车辆、动物通行。

    2.探头安装于有铁丝网圈定的地面时,探头的高度必须高于铁丝网的高度。

    3.探头安装于可能被积雪覆盖的地点时,应安装在足够高的地方以保证探头不会被积雪覆盖。

    4.探头安装于相对孤立的高层建筑物(混凝土楼房或铁塔)时,尽量不要安装在高楼顶部,应选择远离高楼的房屋顶安装。并考虑探测开发角α被遮盖的部分不能超过整体的三分之一。因为在这种情况下,探头的高灵敏度和“环境参数”所做的修正,会弥补高楼对其探测能力的消弱影响。并且,探头的探测范围将保持接近360度。

    5.探头不能安装于靠近烟囱的地方或发电机的排气出口处,因为烟雾中所带的电荷会干扰探测。


    大恒 T30A 固态雷电预警系统


    注意事项

    1.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任;

    2.必须由已取得相关证书的专业人员在检查防雷保护器无任何缺陷,并在遵守国家标准和安全规程的前提下进行安装;

    3.产品自购买日起,因制造原因而发生损坏或不能正常工作,36个自然月内本公司给予更换同类产品,超过36个自然月提供有限维修服务。
