大恒 PL32 PL65 退耦电感 电源SPD配件

	产品名称：	PL32 PL65 退耦电感 电源SPD配件
	产品品牌：	大恒
	产品型号：	PL32、PL65
	产品规格：	32A、65A
	产品颜色：	灰色
	产品参数：	1.额定工作电流：32A 2.外壳材料：PA66 UL94V-0
	产品优势：	退耦电路能有效提高线路感抗，使浪涌冲击时能量对等分配。

大恒 PL32 PL65 退耦电感 电源SPD配件




产品用途

    退偶电感串联在电源回路二级之间，能有效提高线路感抗，使浪涌冲击时能量对等分配，从而有效地泄放浪涌冲击电流至大地，保护连接电器设备的安全。




适用范围

    退耦电感适用于二级保护之间距离小于10米的间距。




主要参数

型号	PL32	PL65
额定工作电流	32A	65A
电感量5μH	5μH±3 0 %
接线端口	螺丝压线
工作温区	IP20
外壳材料	PA66 UL94V-0
连接电缆最小面积（min）	4mm²/多芯软电缆
连接电缆******面积（max）	2×25mm²/多芯软电缆
压线螺丝	M5
压线螺丝扭矩	6N·m

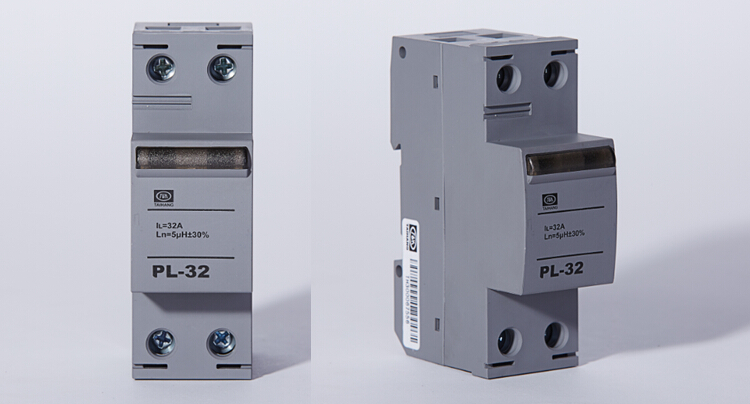

产品正面和斜视图

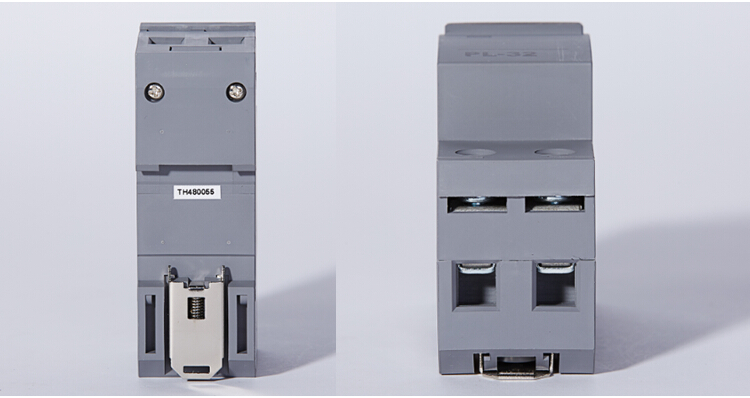

产品背面和俯视图

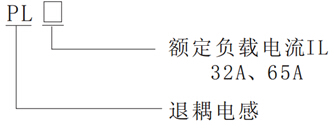

电源级浪涌保护器型号含义









相关证书






大恒其他相关产品

大恒 PL32 PL65退耦电感 电源SPD配件




安装连线

a、采用标准35mm导轨安装

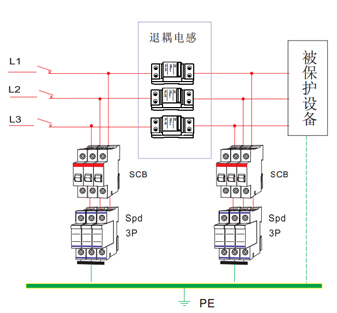

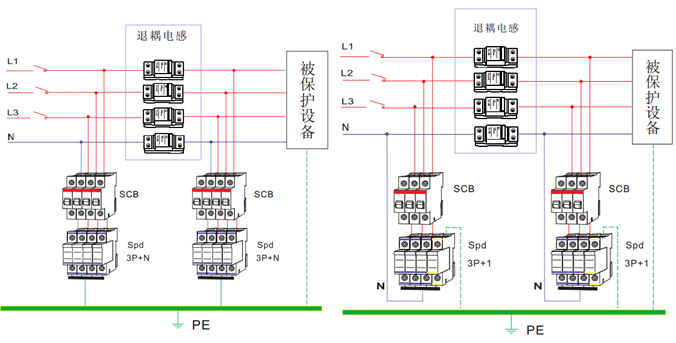

b、接线方式参考以下接线图













注：在接线时，退耦电感的同侧两个压线口等效。

大恒 PL32 PL65 退耦电感 电源SPD配件




使用说明

a.使用在电源交流50HZ，60HZ。

b.安装在海拔2000m以下。

c.回路的******工作电流不应超过退耦电感的额定工作电流值。
