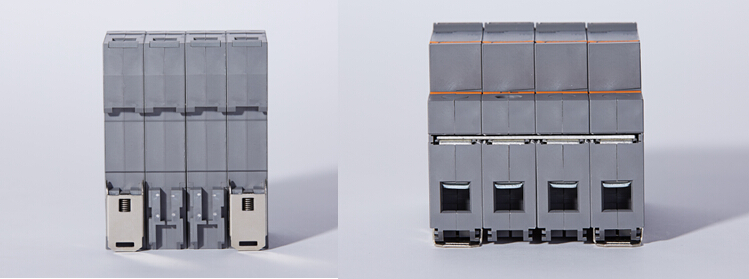

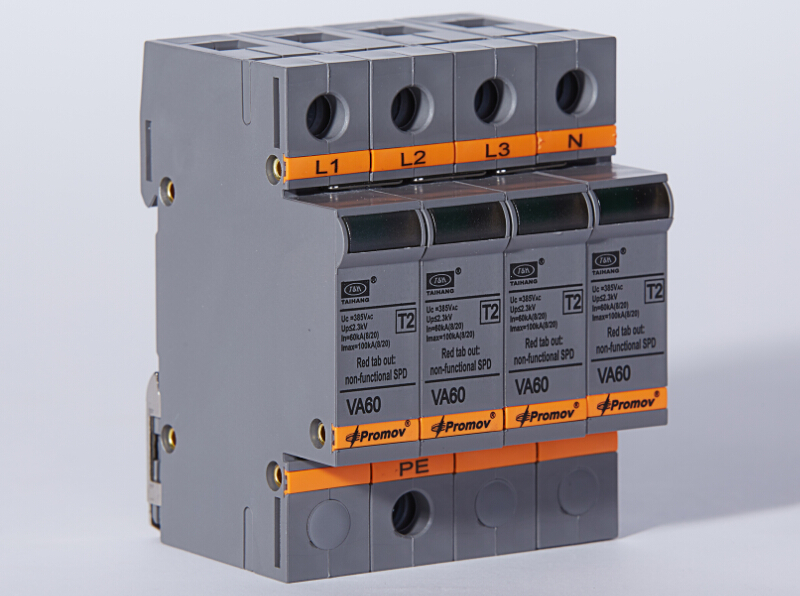

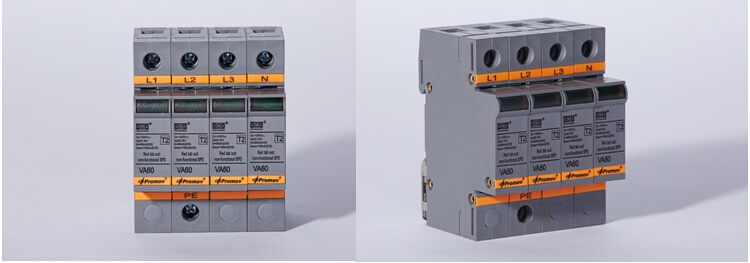

大恒 VA60 B级 SPD通用电源模块浪涌保护器

	产品名称：	VA60 B级 SPD通用电源模块浪涌保护器
	产品品牌：	大恒
	产品型号：	VA60 B级
	产品规格：	150 / 275 / 320 / 385 / 440
	产品颜色：	白色 / 灰色
	产品参数：	1.SPD保护符合 EN 61643-1：Type1 2.SPD安装类别符合 EN 61643-1 Class II
	产品优势：	1.高能容量氧化锌压敏电阻—高放电通流容量； 2.响应时间迅速，反应能力快速；

大恒 VA60 B级  SPD通用电源模块浪涌保护器 产品特点 ● 高能容量氧化锌压敏电阻——高放电通流容量； ● 快速反应能力； ● 一体化结构； ● 失效指示功能，红色窗口出现为失效状态； ● 热敏控制过热危险脱扣机构，联动指示窗口； 产品用途     大恒VA60B级SPD通用电源模块浪涌保护器，符合SPD国家标准GB18802.1-2011要求规范，使用时并联在电源线路上，它利用其自身当两端电压高于规定电压后通过的电源呈指数规律增长的伏安特性，能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用，从而保护被保护的设备或系统不受冲击而损坏。 适用范围    大恒VA60B级SPD通用电源模块浪涌保护器，主要用于第二级电源设备的保护，常用于易遭雷击的楼层配电柜、消防、网络、电梯等设备，适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。 主要参数 型号 VA60/150 VA60/275 VA60/320 VA60/385 VA60/440 SPD保护符合EN61643-11 Type1 SPD安装类别符合EN61643-1 ClassⅡ 保护级别符合DIN VDE 0675-6 B 最大持续交流工作电压UC 150V 275V 320V 385V 440V 最大持续直流工作电压UC 200V 350V 410V 500V 560V 标称放电电流（8/20μs)In 60kA Ⅱ级实验最大放电电流（8/20μs）Imax 100kA 5kA限制电压Ur ≤1kV ≤1kV ≤1kV ≤1.2kV ≤1.25kV 电压保护水平UP ≤1.5kV ≤1.8kV ≤2.1kV ≤2.3kV ≤2.6kV 响应时间tA ＜25ns 漏电流 ＜20μA 工作温度范围 Tu -40℃~80℃ TOV故障电压UT 205V/5sec 470V/5sec 470V/5sec 470V/5sec 前置过流保护装置 SCB：T1级 连接电缆最小面积（min） 16mm²/多芯软电缆 连接电缆最大面积（max） 25mm²/多芯软电缆 外壳防护等级 IP20 遥信触点最大允许工作电压 交流 0.2A/125V 遥信触点最大允许工作电压 直接 0.5A/48V 压线螺丝 M5/M2 压线螺丝扭矩 6Nm/0.2Nm 外壳材料 PA66 UL 94 V-0 安装轨道 35mm DIN rail EN 60715 模块宽度 1 mod.,DIN 43880 包装数量 1 pcs 选型订货 型号 In Imax 每盒包装数 无遥信接口订货号VA60 有遥信接口订货号VA60R VA60/150 60kA 100kA 1pcs 4031424101 4031424102 VA60/275 60kA 100kA 1pcs 4031443101 4031443102 VA60/320 60kA 100kA 1pcs 4031451101 4031451102 VA60/385 60kA 100kA 1pcs 4031462101 4031462102 VA60/440 60kA 100kA 1pcs 4031468101 4031468102 产品安装尺寸图 产品正面和斜视图 产品背面和俯视图 产品组合 相关证书

电源级浪涌保护器型号含义







电源SPD后备保护器(SCB)快速选型表




SPD与SCB产品的典型应用








新能源专用浪涌保护器




风电行业专用浪涌保护器

型号规格 VD10/690 VC20/690 VB40/690 VA60/690 VA150/690(10/350μs) 最大持续直流工作电压UC 1000VDC 标称放电电流（8/20μs)In 10kA 20kA 40kA 60kA 25KA 最大放电电流Imax 20kA 40kA 80kA 100kA limp 25kA(10/350μs) 电压保护水平UP ≤3.0kV ≤3.6kV ≤4.2kV ≤4.6kV ≤4.0kV 响应时间tA <25ns <25ns <25ns <25ns <100ns 工作温度范围 Tu -40℃~80℃ 前置过流保护装置 SCB：T3级 SCB：T3级 SCB：T2级 SCB：T2级 SCB：T1级 连接电缆最小面积（min） 4mm²/多芯软电缆 6mm²/多芯软电缆 10mm²/多芯软电缆 10mm²/多芯软电缆 16mm²/多芯软电缆 连接电缆最大面积（max） 25mm²/多芯软电缆 2×25mm²/多芯软电缆 外壳防护等级 IP20 压线螺丝 M5/M2 压线螺丝扭矩 6Nm/0.2Nm 外壳材料 PA66 UL94V-0 安装轨道 35mm DIN rail EN 60715 模块宽度 2 mod.,DIN 43880 包装数量 1 pc

光伏行业专用浪涌保护器

型号 VD10D VC20D VB40D VA150D 最大放电电流Imax 8/20μs 8/20μs 8/20μs 10/350μs 规格 500 560 790 1000 500 560 790 1000 560 790 1000 1000 最大持续直流 工作电压UC 500 VDC 560 VDC 790 VDC 1000 VDC 500 VDC 560 VDC 790 VDC 1000 VDC 560 VDC 790 VDC 1000 VDC 1000 VDC 电压保护水平UP ≤1.5 kV ≤1.8 kV ≤2.6 kV ≤3.0 kV ≤1.8 kV ≤2.0 kV ≤3.2 kV ≤3.6 kV ≤2.5 kV ≤4.0 kV ≤4.2 kV ≤4.0 kV 标称放电电流 （8/20μs)In 10kA 20kA 40kA 25KA 最大放电电流Imax 20kA 40kA 80kA limp25kA SPD保护符合 EN61643-11 Type3 Type2 Type2 Type1 响应时间tA <25ns <25ns <25ns <25ns 漏电流 ＜15μA ＜15μA ＜20μA —— 工作温度范围 Tu -40℃~80℃ -40℃~80℃ -40℃~80℃ -40℃~80℃ 前置过流保护装置 SCB：T3级 SCB：T3级 SCB：T1级 SCB：T1级 连接电缆最 小面积（min） 4mm²/多 芯软电缆 6mm²/多 芯软电缆 10mm²/多 芯软电缆 16mm²/多 芯软电缆 连接电缆最 大面积（max） 25mm²/多 芯软电缆 25mm²/多 芯软电缆 25mm²/多 芯软电缆 2×25mm²/多 芯软电缆 外壳防护等级 IP20 IP20 IP20 IP20 遥信触点最大 交流工作电流 0.2A/125V 0.2A/125V 0.2A/125V 遥信触点最大 直流工作电流 0.5A/48V 0.5A/48V 0.5A/48V 压线螺丝 M5/M2 M5/M2 M5/M2 M6 外壳材料 PBT/PA-F UL94V-0 PBT/PA-F UL94V-0 PA66UL94V-0 PA66UL94V-0 安装轨道 35mm DIN  rail EN 60715 35mm DIN  rail EN 60715 35mm DIN  rail EN 60715 35mm DIN  rail EN 60715 大恒其他相关产品

大恒 VA60 B级  SPD通用电源模块浪涌保护器




SPD电涌保护器的安装方式

    共模保护：各线对地的保护（相线、中性线对地线的保护）；

    差模保护：各线分别对地、对中性线的保护（相线对中性线和中性线对地的保护）；

接地系统	保护模式	TT	TT	TN—S	TN—C	IT	IT
电涌保护器		在RCD之前	在RCD之后			中性点配出	中性点不配出
Uc＝440	共模保护	3P	3PN	3PN	3PN		3P
	差模保护	3P1				3P1
Uc=385	共模保护	3P	3PN	3PN	3PN		3P
	差模保护	3P1				3P1
Uc=275	共模保护			2P	2P		3P
	差模保护			1P1	2P	1P1




SPD电涌保护器安装示意图






SPD电涌保护器的多级防护

    在电气控制柜进线处，已经安装B级保护的SPD时，终端单元因为离上级的B级保护距离不足10米，必须在B级SPD到终端之间增加距离，使用退耦电感元件来完成B+C的保护方案，原理图如下：分级实现保护限制电压，使每一级SPD通过的雷电放电电流都在承受的限度内。









SPD电涌保护器多级防护示意图






SPD电涌保护器外形尺寸图

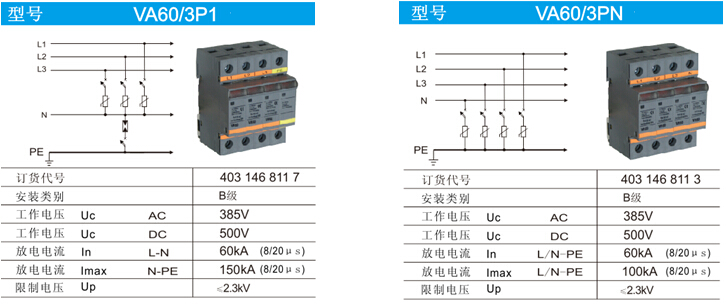

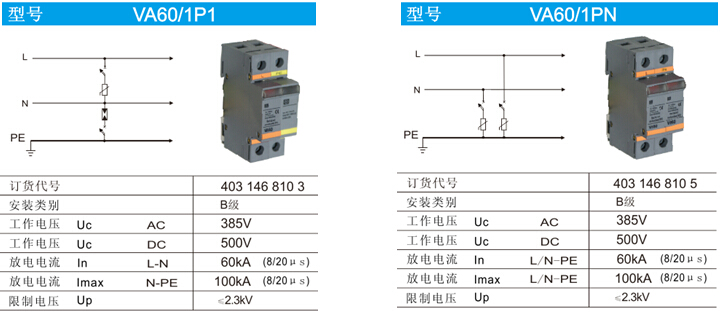

SPD电涌保护器接线示意图




    用于三相或单相电源防雷保护，可以像拼积木方式进行组合，每一个SPD都是一个独立的基本保护单元，值得注意的是在差模方式中的间隙放电器，通流能力应是横向连接汇流到N线上的电流和。















SPD电涌保护器遥信指示和接线图






SPD电涌保护器安装导轨示意图

大恒 VA60 B级  SPD通用电源模块浪涌保护器




SPD电涌保护器注意事项

1.  电涌保护器的每极都必须设置保护；

2.  劣化失效指示：失效指示窗显示红色；

3.  用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任；

4.  所有接线露铜部分必须加绝缘套管，用于连接防雷保护器的接线必须尽可能的短；

5.  电涌保护器只能在规定的条件下使用，若超出其给定值，都可能造成电涌保护器本身或设备的损坏；

6.  必须由已取得相关证书的专业人员在检查防雷保护器无任何缺陷，并在遵守国家标准和安全规程的前提下进行安装；

7.  产品自购买日起，因制造原因而发生损坏或不能正常工作，36个自然月内本公司给予更换同类产品，超过36个自然月提供有限维修服务；




保护电涌保护器的后备保护装置

    SPD的核心是一个氧化锌压敏器件，氧化锌是由品粒组成，当带有能量的浪涌电流通过SPD远超过其规定的值时，将发生通过陶瓷体的击穿，瓷体中将有部分品界层被损坏。在极端的情况下，压敏电阻将产生爆裂，过高的持续负荷产生的过热，将损害品粒，严重时将被击穿，导致其ZnO品粒的融合，造成短路。当突发性的热量来不及传递到热熔断机构时，必须依靠SCB后备保护装置。

   即使在精确的参数选择情况下，也不能排除浪涌电流通过SPD的过负荷产生过高温升发生的爆裂或短路性损坏。




SPD电涌保护器接地注意事项

1.  用于连接电涌保护器的接线，必须的短，因为电线的阻抗会削弱电涌保护器提供的保护功能；

2.  为了实现有效的保护，建议安装一个SPD后备保护装置(SCB)，在设备入口处就地分流闪电的电流；

3.  当一个SPD专业后备保护装置(SCB)与一个电涌保护器(SPD)串联安装时，电线长度必须尽可能的短；
