大恒 VC20 C级 SPD通用电源模块浪涌保护器

产品名称: VC20 C级 通用电源模块浪涌保护器
产品品牌: 大恒
产品型号: VC20
产品规格: 85/150/275/320/385/440
产品颜色: 灰色/蓝色
产品参数: 1.SPD 保护符合 EN 61643-11:Type2
2.SPD 安装类别符合 EN 61643-1:Class Ⅱ
产品优势: 1.1420V TOV故障不爆炸、不起火、安全脱扣;
2.基座和插座小盒两部分组成;
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 VC20 C级  SPD通用电源模块浪涌保护器


    产品特点

    ● 1420V TOV故障不爆炸;
    ● 1420V TOV故障不起火;
    ● 1420V TOV故障安全脱扣;
    ● 基座和插座小盒两部分组成;
    ● 热敏控制过热危险脱扣机构,联动指示窗口;


    产品用途

        大恒VC20C级SPD通用电源模块浪涌保护器,符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。


    适用范围

         大恒VC20C级SPD通用电源模块浪涌保护器,主要用于第三、四级电源设备的保护,常用于易遭雷击的终端箱、大型设备控制箱、重要设备前端机柜UPS、摄像头等配电设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。


    主要参数

    型号
    VC20/48
    VC20/150
    VC20/275
    VC20/320
    VC20/385
    VC20/440
    SPD保护符合EN61643-11
    Type2
    SPD安装类别符合EN61643-1
    ClassⅡ
    保护级别符合DIN VDE 0675-6
    C
    最大持续交流工作电压UC
    36V
    150V
    275V
    320V
    385V
    440V
    最大持续直流工作电压UC
    48V
    200V
    350V
    410V
    500V
    560V
    标称放电电流(8/20μs)In
    20kA
    Ⅱ级实验最大放电电流(8/20μs)Imax
    40kA
    5kA限制电压Ur
    ≤0.35kV
    ≤0.7kV
    ≤0.8kV
    ≤0.9kV
    ≤1.1kV
    ≤1.2kV
    电压保护水平UP
    ≤0.5kV
    ≤1.0kV
    ≤1.3kV
    ≤1.4kV
    ≤1.5kV
    ≤1.8kV
    响应时间tA
    <25ns
    漏电流
    <15μA
    工作温度范围 Tu
    -40℃~80℃
    TOV故障电压UT


    205V/5sec
    470V/5sec
    470V/5sec
    470V/5sec
    前置过流保护装置
    SCB:T3级(T08/60)
    连接电缆最小面积(min)
    4mm²/多芯软电缆
    连接电缆最大面积(max)
    25mm²/多芯软电缆
    外壳防护等级
    IP20
    遥信触点最大允许工作电压 交流
    0.2A/125V
    遥信触点最大允许工作电压 直接
    0.5A/48V
    压线螺丝
    M5/M2
    压线螺丝扭矩
    6Nm/0.2Nm
    外壳材料
    PBT/PA-F UL 94 V-0
    安装轨道
    35mm DIN rail EN 60715
    模块宽度
    1 mod.,DIN 43880
    包装数量
    1 pcs


    选型订货

    型号
    In
    Imax
    每盒包装数
    无遥信接口订货号VC20 有遥信接口订货号VC20R
    VC20/48
    20kA 40kA
    1pcs
    4033210101
    4033210102
    VC20/150
    20kA
    40kA
    1pcs
    4033224101
    4033224102
    VC20/275
    20kA
    40kA
    1pcs
    4033243101
    4033243102
    VC20/320
    20kA
    40kA
    1pcs
    4033251101
    4033251102
    VC20/385
    20kA
    40kA
    1pcs
    4033262101
    4033262102
    VC20/440
    20kA
    40kA
    1pcs
    4033268101
    4033268102

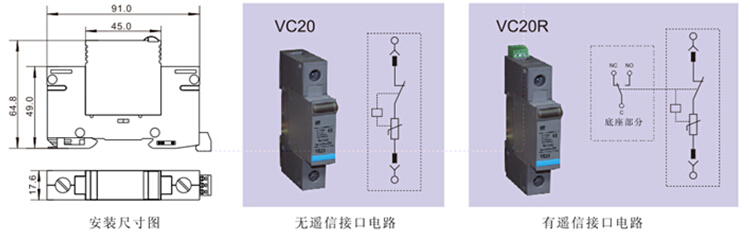

    产品安装尺寸图

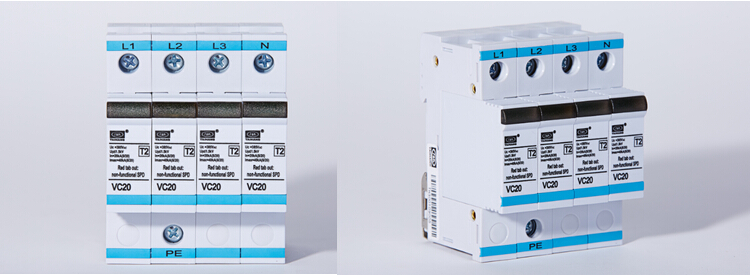

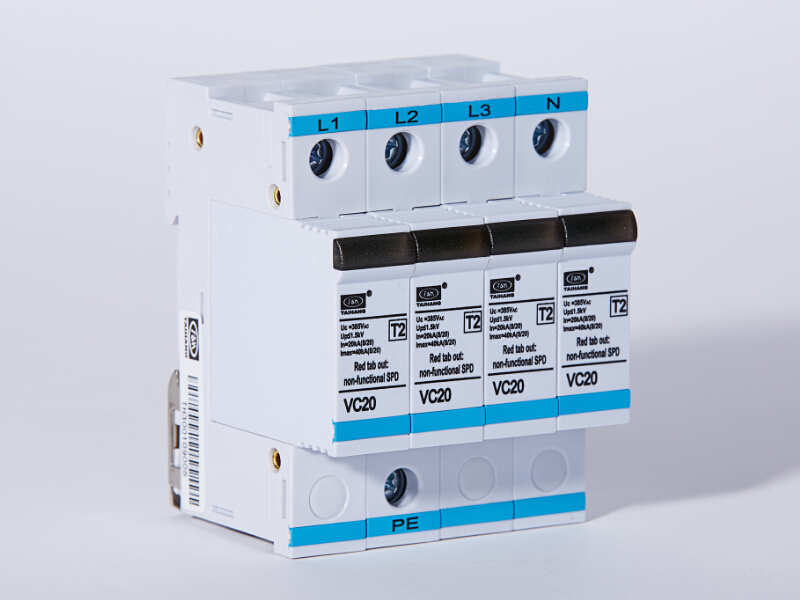

    产品正面和斜视图

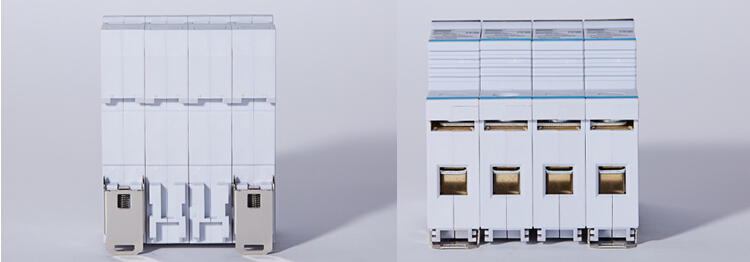

    产品背面和俯视图

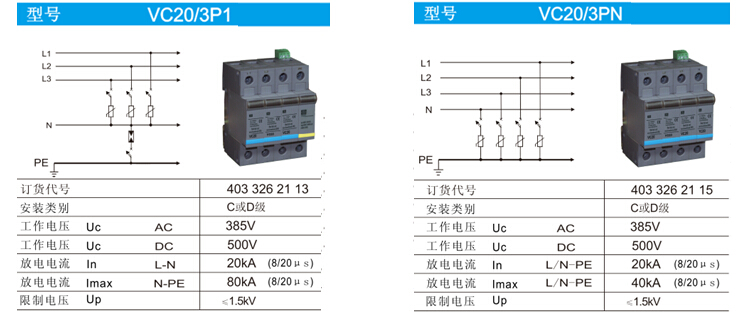

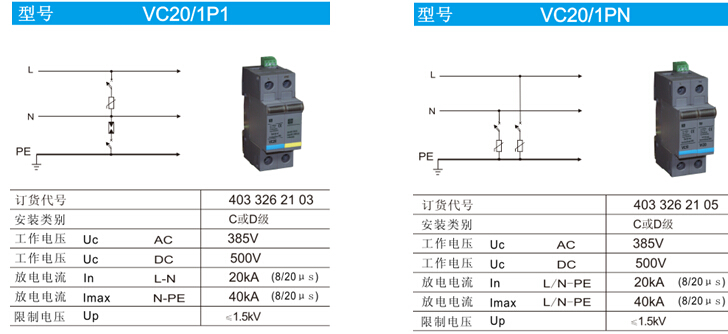

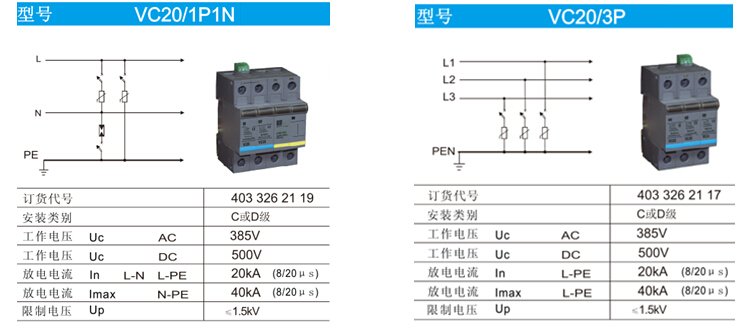

    产品组合




    产品证书







    电源级浪涌保护器型号含义



    电源SPD后备保护器(SCB)快速选型表



    SPD与SCB产品的典型应用




    新能源专用浪涌保护器


    风电行业专用浪涌保护器

    型号规格
    VD10/690
    VC20/690
    VB40/690
    VA60/690
    VA150/690(10/350μs)
    最大持续直流工作电压UC
    1000VDC
    标称放电电流(8/20μs)In
    10kA
    20kA
    40kA
    60kA
    25KA
    最大放电电流Imax
    20kA
    40kA
    80kA
    100kA
    limp 25kA(10/350μs)
    电压保护水平UP
    ≤3.0kV
    ≤3.6kV
    ≤4.2kV
    ≤4.6kV
    ≤4.0kV
    响应时间tA
    <25ns
    <25ns
    <25ns
    <25ns
    <100ns
    工作温度范围 Tu
    -40℃~80℃
    前置过流保护装置
    SCB:T3级
    SCB:T3级
    SCB:T2级
    SCB:T2级
    SCB:T1级
    连接电缆最小面积(min)
    4mm²/多芯软电缆
    6mm²/多芯软电缆
    10mm²/多芯软电缆
    10mm²/多芯软电缆
    16mm²/多芯软电缆
    连接电缆最大面积(max)
    25mm²/多芯软电缆
    2×25mm²/多芯软电缆
    外壳防护等级
    IP20
    压线螺丝
    M5/M2
    压线螺丝扭矩
    6Nm/0.2Nm
    外壳材料
    PA66 UL94V-0
    安装轨道
    35mm DIN rail EN 60715
    模块宽度
    2 mod.,DIN 43880
    包装数量
    1 pc


    光伏行业专用浪涌保护器

    型号
    VD10D
    VC20D
    VB40D
    VA150D

    最大放电电流Imax

    8/20μs
    8/20μs
    8/20μs
    10/350μs
    规格
    500
    560
    790
    1000
    500
    560
    790
    1000
    560
    790
    1000
    1000

    最大持续直流

    工作电压UC

    500

    VDC

    560

    VDC

    790

    VDC

    1000

    VDC

    500

    VDC

    560

    VDC

    790

    VDC

    1000

    VDC

    560

    VDC

    790

    VDC

    1000

    VDC

    1000

    VDC

    电压保护水平UP

    ≤1.5

    kV

    ≤1.8

    kV

    ≤2.6

    kV

    ≤3.0

    kV

    ≤1.8

    kV

    ≤2.0

    kV

    ≤3.2

    kV

    ≤3.6

    kV

    ≤2.5

    kV

    ≤4.0

    kV

    ≤4.2

    kV

    ≤4.0

    kV

    标称放电电流

    (8/20μs)In

    10kA
    20kA
    40kA
    25KA

    最大放电电流Imax

    20kA
    40kA
    80kA
    limp25kA

    SPD保护符合

    EN61643-11

    Type3
    Type2
    Type2
    Type1

    响应时间tA

    <25ns
    <25ns
    <25ns
    <25ns
    漏电流
    <15μA
    <15μA
    <20μA
    ——

    工作温度范围 Tu

    -40℃~80℃
    -40℃~80℃
    -40℃~80℃
    -40℃~80℃

    前置过流保护装置

    SCB:T3级
    SCB:T3级
    SCB:T1级
    SCB:T1级

    连接电缆

    小面积(min)

    4mm²/

    芯软电缆

    6mm²/多

    芯软电缆

    10mm²/多

    芯软电缆

    16mm²/多

    芯软电缆

    连接电缆

    大面积(max)

    25mm²/多

    芯软电缆

    25mm²/多

    芯软电缆

    25mm²/多

    芯软电缆

    2×25mm²/多

    芯软电缆

    外壳防护等级

    IP20
    IP20
    IP20
    IP20

    遥信触点最大

    交流工作电流

    0.2A/125V
    0.2A/125V
    0.2A/125V

    遥信触点最大

    直流工作电流

    0.5A/48V
    0.5A/48V
    0.5A/48V

    压线螺丝
    M5/M2
    M5/M2
    M5/M2
    M6
    外壳材料

    PBT/PA-F UL94V-0

    PBT/PA-F UL94V-0

    PA66UL94V-0

    PA66UL94V-0

    安装轨道

    35mm DIN

    rail EN 60715

    35mm DIN

    rail EN 60715

    35mm DIN

    rail EN 60715

    35mm DIN

    rail EN 60715



    大恒其他相关产品




    大恒 VC20 C级  SPD通用电源模块浪涌保护器


    SPD电涌保护器的安装方式

        共模保护:各线对地的保护(相线、中性线对地线的保护);

        差模保护:各线分别对地、对中性线的保护(相线对中性线和中性线对地的保护);

    接地系统 保护模式 TT TT TN—S TN—C IT IT
    电涌保护器
    在RCD之前 在RCD之后

    中性点配出 中性点不配出
    Uc=440 共模保护 3P 3PN 3PN 3PN
    3P
    差模保护 3P1


    3P1
    Uc=385
    共模保护 3P 3PN 3PN 3PN
    3P
    差模保护 3P1


    3P1
    Uc=275 共模保护

    2P 2P
    3P
    差模保护

    1P1 2P 1P1


    SPD电涌保护器安装示意图


    SPD电涌保护器的多级防护

        在电气控制柜进线处,已经安装B级保护的SPD时,终端单元因为离上级的B级保护距离不足10米,必须在B级SPD到终端之间增加距离,使用退耦电感元件来完成B+C的保护方案,原理图如下:分级实现保护限制电压,使每一级SPD通过的雷电放电电流都在承受的限度内。



    SPD电涌保护器多级防护示意图


    SPD电涌保护器外形尺寸图


    SPD电涌保护器接线示意图


        用于三相或单相电源防雷保护,可以像拼积木方式进行组合,每一个SPD都是一个独立的基本保护单元,值得注意的是在差模方式中的间隙放电器,通流能力应是横向连接汇流到N线上的电流和。



    SPD电涌保护器遥信指示和接线图


    SPD电涌保护器安装导轨示意图

    大恒 VC20 C级  SPD通用电源模块浪涌保护器


    SPD电涌保护器注意事项

    1.  电涌保护器的每极都必须设置保护;

    2.  劣化失效指示:失效指示窗显示红色;

    3.  用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任;

    4.  所有接线露铜部分必须加绝缘套管,用于连接防雷保护器的接线必须尽可能的短;

    5.  电涌保护器只能在规定的条件下使用,若超出其给定值,都可能造成电涌保护器本身或设备的损坏;

    6.  必须由已取得相关证书的专业人员在检查防雷保护器无任何缺陷,并在遵守国家标准和安全规程的前提下进行安装;

    7.  产品自购买日起,因制造原因而发生损坏或不能正常工作,36个自然月内本公司给予更换同类产品,超过36个自然月提供有限维修服务;


    保护电涌保护器的后备保护装置

        SPD的核心是一个氧化锌压敏器件,氧化锌是由品粒组成,当带有能量的浪涌电流通过SPD远超过其规定的值时,将发生通过陶瓷体的击穿,瓷体中将有部分品界层被损坏。在极端的情况下,压敏电阻将产生爆裂,过高的持续负荷产生的过热,将损害品粒,严重时将被击穿,导致其ZnO品粒的融合,造成短路。当突发性的热量来不及传递到热熔断机构时,必须依靠SCB后备保护装置。

       即使在精确的参数选择情况下,也不能排除浪涌电流通过SPD的过负荷产生过高温升发生的爆裂或短路性损坏。


    SPD电涌保护器接地注意事项

    1.  用于连接电涌保护器的接线,必须的短,因为电线的阻抗会削弱电涌保护器提供的保护功能;

    2.  为了实现有效的保护,建议安装一个SPD后备保护装置(SCB),在设备入口处就地分流闪电的电流;

    3.  当一个SPD专业后备保护装置(SCB)与一个电涌保护器(SPD)串联安装时,电线长度必须尽可能的短;
