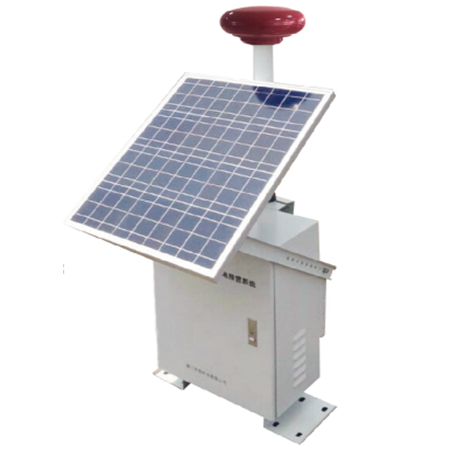

大恒T30A 智能雷电预警系统 单站点

	产品名称：	大恒T30A 智能雷电预警系统 单站点
	产品品牌：	大恒
	产品型号：	T30A 单站智能型
	产品规格：	T30A 单站智能型
	产品颜色：	棕红色
	产品参数：	1.工作电压：220VAC或12VDC 2.电源功耗：<2W(非报警时) 3.预警方式：三级预警输出，可接声光报警系统
	产品优势：	1.固态探头，无需维护； 2.内部无运动部件，可靠性高； 3.产品通过国家防爆认证，易燃易爆场所雷电预警专用； 4.附加太阳能供电装置，非常适合在无电源支持场所安装； 5.可单点运行，也可组网运行，组网方式灵活便捷； 6.高隐藏性和高可靠性，军用品质保证；

T30A 智能雷电预警系统——单站点




    T30A 智能雷电预警系统是中国石化安全工程研究院与厦门大恒科技有限公司联合研制的新一代雷电预警系统。




    随着社会经济的发展和现代化科技水平的提高，特别是在电子信息技术飞速发展的当下，雷电的危害程度和造成的直接经济损失和社会影响越来越大。因此，一些重要设施和区域都迫切需要雷电的监测和预警，特别是在一些易燃易爆场所及重大活动区域更需要雷电和空间电场环境的监测和预报。

    T30A智能雷电预警系统，是根据石油、化工、油库、弹药库等行业和场所的特点及设计要求，在中国石化安全工程研究院和厦门大恒科技有限公司联合研制成功的又一代智能雷电预警系统。









产品特点：

●   固态探头，内部无运动部件，无需维护，可靠性高；
●   产品通过国家防爆认证，易燃易爆场所雷电预警专用；
●   附加太阳能供电装置，非常适合在无电源支持的场所安装；
●   可单点预警，也可入网运行，组网方式简单、灵活、便捷；
●   高隐藏性和高可靠性，军用品质保证产品安全可靠；




技术参数：




项目名称	主要参数
工作电源电压	220VAC 或 12VDC
电源功耗	< 2W(非报警时)
探头直径	220mm
雷电预警精度	>65%，行业领先
无故障运行	连续、免维护

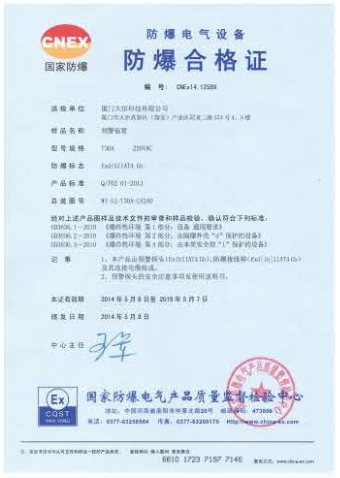

产品认证	防爆 ExdibllAT4 Gb
无线组网	Ip地址查询雷电预警信息
近程预警	雷电预计发生时间
远程预警	雷暴云运动方向、预计发生时间
工作环境温度	-30℃ — 85℃
预警形式	三级预警输出，连接声光报警系统
预警接口控制输出	干接点（5A 250VAC / 5A 30VDC)
控制言机通信接口	RS232/RS485/USB/CDMA/GSM
探头连接线线长	< 500m
主机电源线型号	国标10A插头线
备用电池	12V 2200mAh







T30A单站点智能雷电预警系统

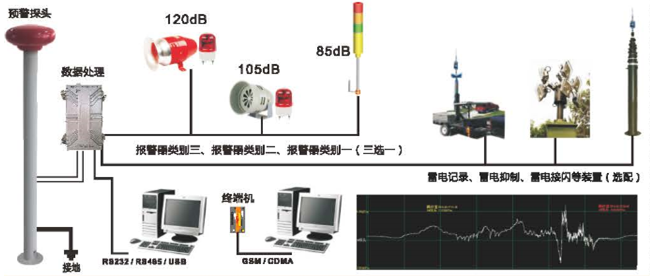

    T30A智能雷电预警系统可以与声光报警系统相连接组成三级声光报警系统。同时，还可以根据用户需求将T30A雷电预警系统与电脑连接，从而达到远程监控的目的，或者通过对数据的分析，对雷电电场强度和极性变化做出更准确的判断。

    适用于加油站、油库、化工厂、学校、广场、车站、古风景区等，区域范围较小的场所的雷电预警安装使用。






上位机软件系统：

    T30A智能雷电预警系统主要包括时间管理、历史预览、报警数据查询和地理信息监控等功能。当连机运行后，即可在主窗口中实时显示当前的电场强度，各个预警点的工作状态并在窗体下方位置对当天的电场情况进行预览显示。









T30A雷电预警系统安装示意图



大恒 T30A 智能雷电预警系统——单站点




安装尺寸图

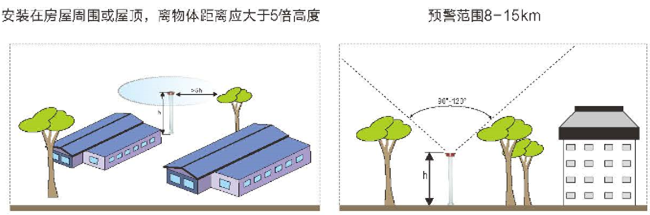

安装示意图

    为了雷电预警的更加准确，在安装雷电预警探测头时，因尽量避开周围建筑物或通讯天线对雷云电场的干扰，预警探测头应直接安装在室外无阻档的开阔地带。安装时使预警探测头的视角尽量大，以保证天空和云层都在探测范围内。

    雷电预警探测头可直接安装在地面上，或安装在屋顶平台上，探测头必须良好接地，以便其被雷击中时将雷电电流导向大地，并减少雷电干扰。






探测头的安装地点选择

    预警探测头安装地点周围环境所带的电场，在一定程度上对电场探头所侦测的雷云 ，电场场强值叠加干扰。此叠加干扰包括：

△ 常量电场叠加干扰：与探头安装地周围的地形，地面物体构造性质，地质等有关的电场干扰。

△ 变量电场叠加干扰：与周边植被的生长，车辆流动，生物通行，新建筑物，电缆通过，物体的摆动，地表水的流动等有关的电场干扰。

    电场探头和数据处理卡屏蔽腔安装在配套的580mm立杆上，该立杆底部法兰与地脚螺栓进行固定，立杆可直接安装在地面上。当立杆需要安装在房屋屋顶或屋顶平台上时，立杆的高度可重新加工，最好要让探头安装在******程度地发挥其作用的地点，并且还应该考虑到该安装位置是否便于以后对探头的维护。

    探头必须良好地接地，以便在其被雷电击中的情况下能将雷电电流导向大地以及中和一些电场叠加干扰。探头连接线裸露室外部分须穿入内径不小于30mm的金属屏蔽管，金属屏蔽管应保持良好接地。

    为尽量避免叠加干扰的影响，电场探头应直接安装于室外无阻挡的开阔地，安装时尽量使探头的视野立体角α大（最小为90度）,以保证天空和云层都在探测范围内。电场探头如安装在以下地点时，应注意 ：

1.探头安装于地面时，必须确保在距探头10米的范围内没有人员、车辆、动物通行。

2.探头安装于有铁丝网圈定的地面时，探头的高度必须高于铁丝网的高度。

3.探头安装于可能被积雪覆盖的地点时，应安装在足够高的地方以保证探头不会被积雪覆盖。

4.探头安装于相对孤立的高层建筑物（混凝土楼房或铁塔）时，尽量不要安装在高楼顶部，应选择远离高楼的房屋顶安装。并考虑探测开发角α被遮盖的部分不能超过整体的三分之一。因为在这种情况下，探头的高灵敏度和“环境参数”所做的修正，会弥补高楼对其探测能力的消弱影响。并且，探头的探测范围将保持接近360度。

5.探头不能安装于靠近烟囱的地方或发电机的排气出口处，因为烟雾中所带的电荷会干扰探测。

大恒 T30A 智能雷电预警系统——单站点




注意事项

1.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任；

2.必须由已取得相关证书的专业人员在检查防雷保护器无任何缺陷，并在遵守国家标准和安全规程的前提下进行安装；

3.产品自购买日起，因制造原因而发生损坏或不能正常工作，36个自然月内本公司给予更换同类产品，超过36个自然月提供有限维修服务。
