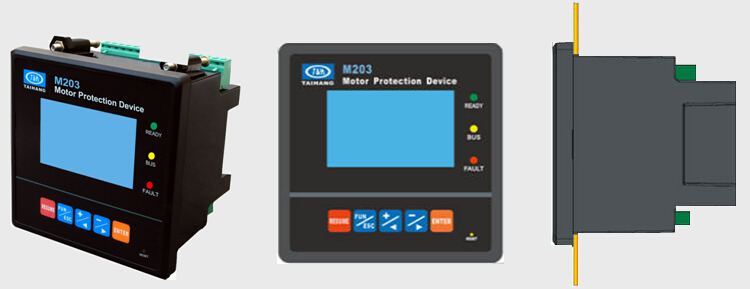

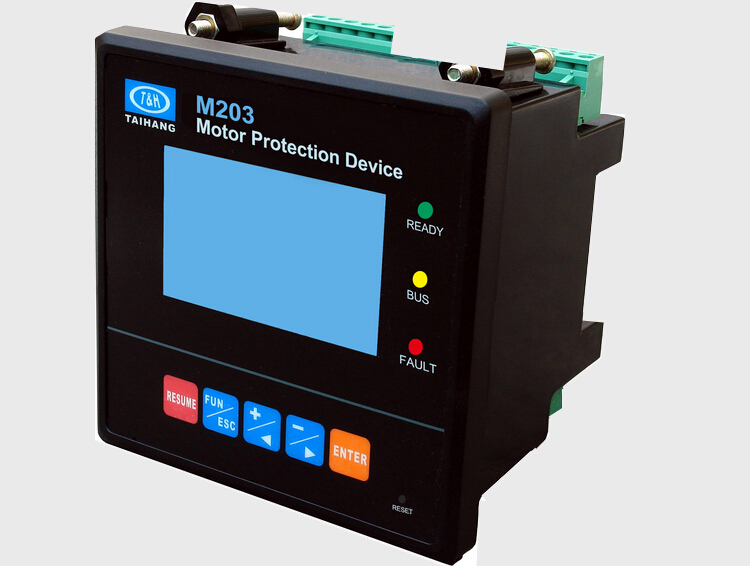

大恒 M203EX-100 高性能电动机保护器

	产品名称：	M203EX-100 高性能电动机保护器
	产品品牌：	大恒

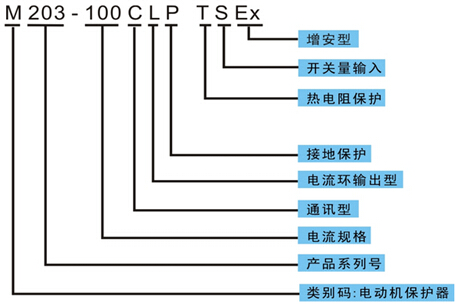

	产品型号：	M203EX-100
	产品规格：	6A / 10A / 32A / 50A / 100A / 200A
	产品颜色：	黑色
	产品参数：	1.电流规格：6A、10A、32A、50A、100A、200A 2.长宽高：105×105×90mm
	产品优势：	1.独创“短路模式识别”功能 2.支持短路、接地故障专用继电器保护输出，可直接分断分励脱扣器等开关设备

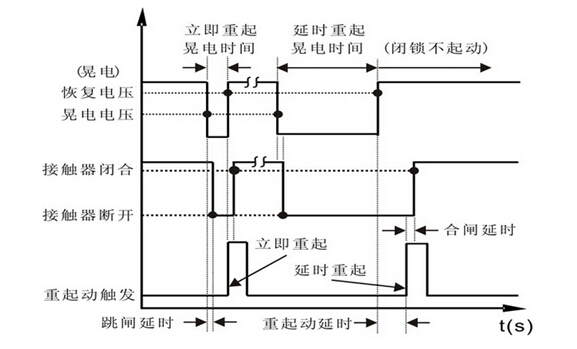

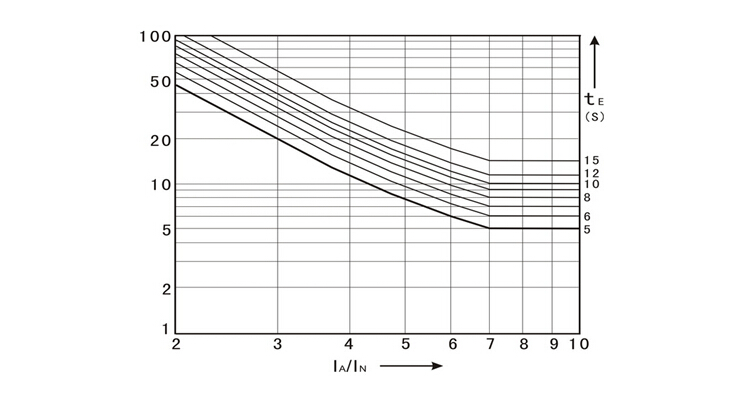

大恒 M203EX-100 高性能电动机保护器 产品特点 ● 超强微电脑DSP数字信号处理芯片，全部交流信号自动频率跟踪真有效值测量，快速、准确； ● 128X64蓝屏LCD中文信息显示，用户界面更友好；96*96规格面板，内部高度集成化，造型美观； ● 配套“三相＋零序”一体化互感器，可测量7倍以上的电流过载，工作范围高达315A而无需外接互感器； ● 独创“起动堵转模式识别”采用时域特征智能识别算法，无需人工干预即可准确识别电动机是否发生堵转故障； ● 独创“短路模式识别”可以准确地识别出电动机是否发生相间短路故障，对于难于采用幅度鉴别保护将十分有用； 产品功能 1.更为灵活的脱扣设定，保护脱扣可编程控制； 2.融保护与测量功能于一体：丰富的电参数测量功能和强大的保护功能有机融合； 3.防晃电自起动功能允许支持长达200S以上的晃电(停电)再起动，便于实现电动机的分批再起动； 4.自诊断功能，工业级抗干扰、宽温度范围电路设计，主要元器件均采用进口工业级器件，确保保护器可靠工作； 5.多种负荷工作状态热力学数学模型，模拟了电动机发热散热规律，保护器反时限脱扣，可对电动机提供******保护； 6.负荷保护隔离输出常开/常闭触点电气上完全绝缘，常开触点具有高达2500VAC的耐压能力，完全符合GB 14048.1、GB14048.4标准，尚未看到其他厂家的类似产品达到该要求； 功能说明 功能类型 功能说明 测试功能 三相电流、电流不平衡度、漏电电流、三相电压、电压不平衡度、电网频率、相序、功率因数，视在功率、有功功率、无功功率、消耗电量、总运行时间、开关输入状态、电网晃电次数。 保护功能 4个/5组织保护继电器输出端口，具有过载、欠载、过压、欠压、三相电流/电压不平衡、缺相、堵转识别、短路识别、起动超时、相序、增安型、电动机热电阻（PTC/NTC）、接地、（晃电）自动重起动等保护。 显示功能 测量参数、电动机工作状态、通讯状态、并在故障发生时发出故障信息（LED灯闪烁、蜂鸣器报警）。 变送功能 可将三相电流、电压、三相平均值、功率参数变换为4~20mA电流量输出，输出参数和量程可编程设定。 控制功能 6个开关量隔离输入，可实现远程开机、停机、复位和工艺联锁控制。支持：直接、Y-D、 自耦降压、正反转、软起动器等多种电动机起动方式。Y-r自耦降压起动除具有“转换时间”工作模式外，还支持“电流检测”转换工作模式。 通讯功能 通过RS-485通讯接口、Modbus-RTU通讯模块，可通过上位机对保护器进行“遥测、遥控、遥调、遥讯”的“四遥”控制；实现测量自动化。 追忆功能 每个保护器可存储最近20次（"脱扣"和"报警"故障各40次故障记录。上位机可保存所有电动机发生的多种历史故障参数，并可对历史数据进行查询和打印。 复位功能 可根据情况对发生故障的电动机进行“手动/自动”复位及“近程/远程”复位，自动复位延时时间可自由设定。 产品用途 1.支持短路、接地故障专用继电器输出 , 可直接分断分励脱扣器等开关设备。 2.主芯片采用美国Microchip公司的工业级高性能16位DSP电脑芯片，内置12位A/D转换器，可直接测量交流信号的真有效值。 3.M203系列高性能电动机综合保护器在上一代M系列的基础上发展起来，技术先进，测量参数丰富，功能更强大，保护功能更完善，可为1200V以下电压等级的各种中高档电动机提供完善的全方位保护。 适用范围 1.可为1200V以下电压等级的各种中高档电动机提供完善的全方位保护，特别适合石油、化工、煤炭、电力、矿山等行业，技术先进，测量参数丰富，功能更强大，保护功能更完善。 2.配套专有技术“三相＋零序”一体化“洛氏线圈”互感器，在各规格均可测量7倍以上的电流过载，工作范围高达315A而无需外接互感器，即使在空间狭小的MNS柜中，也能自如地安装和使用；配合CT130标准互感器转接器(5A/1A)更可以适合更大规格电动机的全方位监测。 产品图 高性能电动机保护器型号含义  例如：“M203-200”表示：M203基本型，200A规格；“M203-50CLP”表示：M203型50A规格，有通讯、电流环模拟量输出、有接地保护功能，以此类推。 设计选型 型号 功能 CT125规格 增安型马达保护M203Ex-100 开关量输入热电阻保护接地保护电路环输出通讯 M203自带一体化传感器CT125，标准电流规格：6A/10A/32A/50A/100A/200A (200A以上另选CT)选型时应大于马达额定运行电流值。如马达11KW，额定电流32A，选用多功能B型综保，设计型号为M203B-32。 CT130标准电流传感器由3个密电流互感器、1个精密零序电流互感器和处理电路组成。量程为:1A;5A。推荐使用5A规格。用于不能满足要求的CT125场合，如更大的电流规格(保护用电流互感器由用户自备)。5A规格互感器输出功率不小于5 ~ 3.75VA。 通用型马达保护M203A-100 接地保护 功能型马达保护M203B-100 开关量输入接地保护电流环输出通讯 增安型保护 M203保护器增安型保护tE曲线如下图所示： 自动重起动保护 M203保护器具有晃电重起动保护功能，可分为立即重起动和延时重起动保护，如下图所示。 端子分布 M203Ex-100  应用设计图 M203A-100与M203B-100 应用设计图 相关证书 大恒其它相关产品

大恒 M203EX-100 高性能电动机保护器

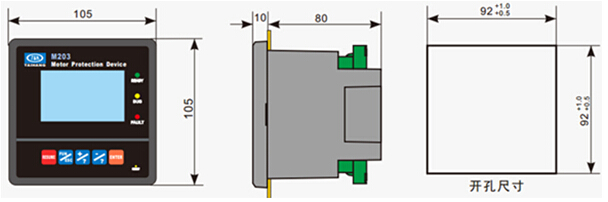

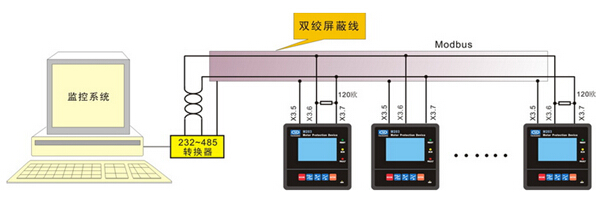

产品安装尺寸 通讯网络连接 上位机PC工控机通过RS-232～485转换器和M203的通讯端口相连，如图所示:
注意: 需要在第一台和最后一台通讯线、之间并M203 A B接欧姆电阻来平衡通120讯网络。	上位 PC工控机通过RS- 232~485转换器和M203的通讯端口相连（如图所示）,理论上最多可以连接127台M203。实际设计建议每个串口联机台数不超过32台，否则应使用多个串口。

大恒 M203EX-100 高性能电动机保护器

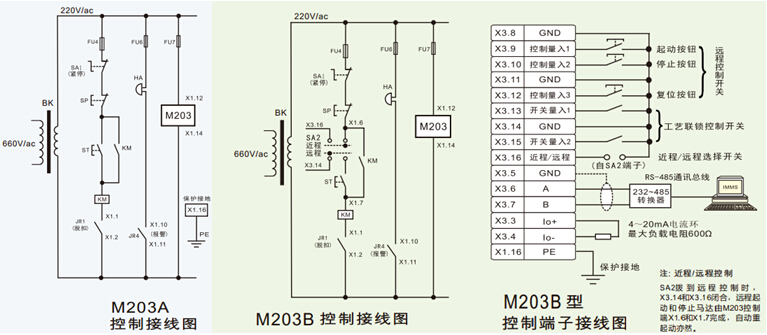

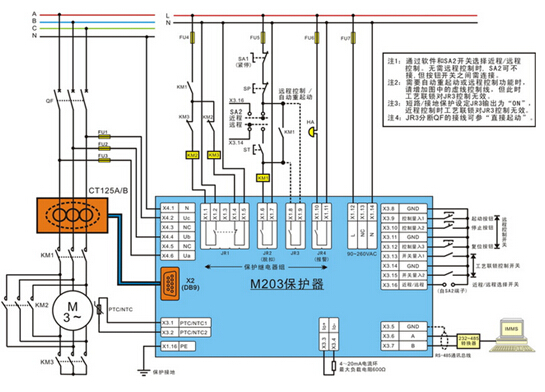

应用接线图

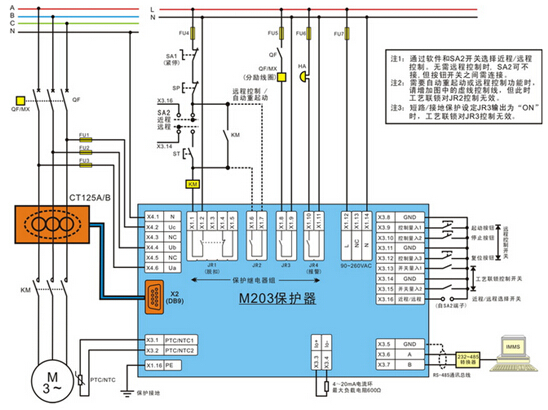

直接起动









星三角起动









正反转起动

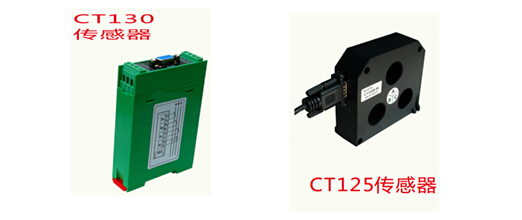

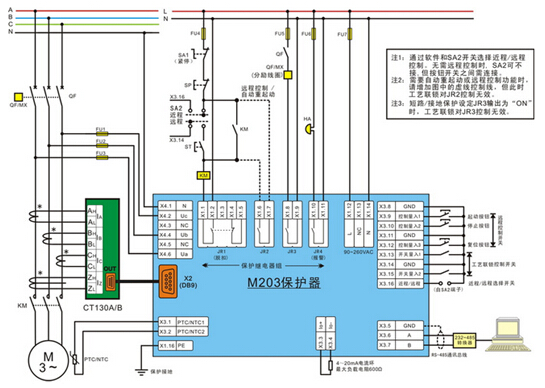

 采用CT130电流转换器直接起动
