智能微断重合器首页 >> 智能微断重合器

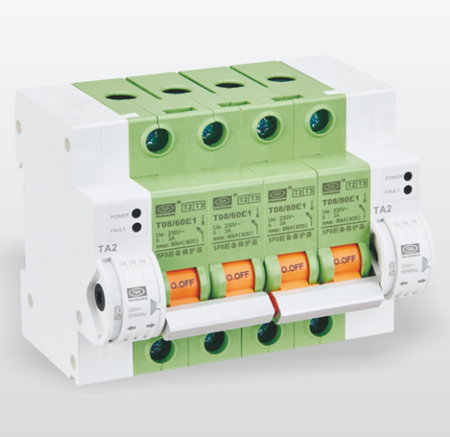

大恒 T08系列 智能自动重合SCB

产品名称: 大恒 T08系列 智能自动重合SCB
产品品牌: 大恒
产品型号: TA2 & T08、TA3 & T08
产品规格: TA2&T08(1P)、TA2&T08(2P)、TA3&T08(3P)、TA2&T08(4P)
产品颜色: 白色+草绿
产品参数: 1.TA2、TA3自动重合器
2、T08系列SPD专用后备保护器
产品优势: 1.配备安全锁销,自动/手动操作;
2.采用先进的马达、电子控制电路;
3.可通过RS485总线进行远程程控制;
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 T08系列 智能自动重合SCB


    自动重合SCB


            对于非常重要的电气设备,如果SPD后备保护器一但脱扣,设备就会失去防雷保护。配套自动重合装置的SCB适用于无人值守的数据交换中心、超高层建筑、大型广场、消防电气控制设备、变电站、重要配电房等配套的防雷装置,如果SPD后备保护器意外脱扣,自动重合闸装置可立即进行重合,保证设备防雷持续有效!



    产品特点:


    ◆ 配备安全锁销,手动操作更安全;

    ◆ 手动、自动功能切换,方便现场检修维护;

    ◆ 采用先进的马达、电子控制电路、体积小、可靠性高;

    ◆ 具有干接点远程分闸、合闸控制,通过RS485总线通讯、报警功能;

    ◆ 群脉冲抗干扰度达到IV级;




    自动重合装置技术参数


    型号 TA2 TA3
    宽度尺寸 18mm 36mm
    额定电压 AC100/230V 50/60Hz AC100/230V 50/60Hz
    重合延时时间(s) 5s(可设) 5s(可设)
    机械寿命 20000次 10000次
    合闸、分闸动作时间 ≤3s
    ≤3s
    连续合闸次数 默认3次(可设) 默认3次(可设)
    EMC符合次数 IV IV
    防护等级 IP20 IP20
    显示方式 LED显示 LED显示
    工作环境温度 -25℃~60℃
    -25℃~60℃
    存放环境温度 -40℃~80℃
    -40℃~80℃
    工作环境湿度 ≤90%RH
    90%RH
    可组合配套 SCB、RCD(单相) SCB、RCD(三相)
    通讯端口
    远程干接点控制 ≤500m@1.5mm2 RVVP 通讯线缆
    ≤500m@1.5mm2 RVVP 通讯线缆
    RS485总线通信距离 ≤1000m@1.5mm2 RVVP 通讯线缆
    ≤1000m@1.5mm2 RVVP 通讯线缆



    T08系列SCB技术参数


    电气参数 T1级 T1级 T2级 T2级/T3级
    型号 T08/100B1 T08/100B2 T08/100E1 T08/100E2 T08/80E1 T08/80E2 T08/60E1 T08/60E2
    短路分断能力Ics 50kA 100kA 50kA 100kA 20kA 35kA 6kA 20kA
    额定工作电压Ue 230V/400VAC 230V/400VAC 230V/400VAC 230V/400VAC
    额定绝缘电压Ui 400VAC 400VAC 400VAC 400VAC
    耐受冲击电流Iemax 15k(10/350us) 25k(10/350us) 80k(8/20us) 60k(8/20us)
    工频脱扣电流Ii 3±1A
    3±1A
    3±1A
    3±1A
    一般参数
    机械寿命
    1000次
    1000次
    1000次
    1000次
    端子最大接线 25mm2
    25mm2
    25mm2
    25mm2
    外壳防护等级 IP20 IP20
    IP20
    IP20
    工作环境温度 -25℃~60℃ -25℃~60℃
    -25℃~60℃
    -25℃~60℃
    工作环境湿度(室温)
    20%~90%RH 20%~90%RH
    20%~90%RH
    20%~90%RH
    安装轨道 EN60715(35mm) EN60715(35mm)
    EN60715(35mm)
    EN60715(35mm)
    备注 开关型SPD应该使用多间隙型配置



    SCB与智能重合器配套设计图



    产品证书



    大恒 T08系列 智能自动重合SCB


    大恒 T08系列 智能自动重合SCB



    注意事项

    1.本产品安装须由电器相关的专业人员安装;

    2.本产品无须特别维护,只需定期检查其固定是否可靠、指示是否正常;

    3.不允许随意更换元器件,以免影响性能。

    4.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任;

    3.产品从购买日起的36个自然月内,由于制造原因而发生损坏的或不能正常工作的,本公司将给予更换同类产品,超过36个自然月,暂只提供有限维修服务;
