大恒 T39-S15 升降杆
|
产品名称: |
T39-S15 升降杆 |
产品品牌: |
大恒 |
产品型号: |
T39 |
产品规格: |
T39-S / T39-V |
产品颜色: |
军绿 |
产品参数: |
1.手动升降力矩:<50N·M/<60N·M/<80N·M
2.升、降速度:3cm/s |
产品优势: |
1.手动自动一体化
2. 高强度合金材料. |
大恒 T39-S15 升降杆
产品特点
● 手动自动一体化;
● 高强度合金材料;
● 根据客户需求定制高度;
● 升降平稳,任意位置锁定;
● 内置牵引回收装置,保证正常回收;
产品优势
1.和国外同类型产品相比,具有更高的性价比;
2.所有的传动系统是封闭的,防水防沙性能好,防腐能力强;
3.杆体为精拉的铝合金材料,拉制的工艺、精度为国内最高水准;
4.杆体与杆体之间的运动非直接接触,保证了杆体(铝合金表面为硬质阳极氧化)表面的防腐能力;
5.杆体的上升和下降为联动,杆体的下降是靠内部钢丝牵引下降,解决了传统升降杆自重降落无法下降的问题;
6.产品通过了符合国军标GJB150的环境试验(霉菌、盐雾、温度交变、高低温工作、高低温存储、振动、淋雨、跑车实验);
7.产品设计寿命20年,维护简便,可靠性高,产品具有足够的安全系数(所有的产品出厂前100%进行测试并提供出厂测试报告);
8.全系列升降杆可自立式升降工作,无需拉绳能达到20m/s风速下的稳态工作,35m/s风速下的不破坏(升降杆都通过了水平伸缩模拟风载试验),对使用要求大大降低,并能在******限度的节省人力;
产品说明

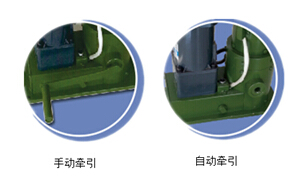

主动牵引杆体回收
T39-S15A型手动升降杆具有独立的内置牵引机构,可以将已升起的升降杆通过机械操作有效回收。
常规的升降杆要向下回收是靠自身重量回落。长期在外放置会因雨水、尘土、落叶、化学氧化等原因致使机构部件老化而不能自由回落,形成无法回收的弊病。
|
|
配合预警系统启动
适用于直升机平台,需雷电接闪保护时,通过预警系统提供信号,由常态卧式通过电操机构使之垂直竖立并升起。警报解除后自动收回恢复卧式。
|
抗强风扭力伸缩杆
升降过程应平稳、可靠,具有任意位置自锁功能;升降杆在工作同时采用钢丝绳拉固;手动工作方式,且手摇操作方便;升降杆上装有水平泡,便于观察确认升降杆是否与水平面垂直。
|
|
主要参数
T39-S技术参数
|
型号
|
T39-S08A10
|
T39-S08B10
|
T39-S10A10
|
T39-S10B10
|
T39-S12A10
|
T39-S12B10
|
T39-S15A10
|
T39-S15B10
|
T39-S18A10
|
T39-S18B10
|
单节高度
|
1.55m
|
1.8m
|
1.85m
|
1.85m
|
1.9m
|
1.9m
|
2.3m
|
2.3m
|
2.5m
|
2.5m
|
闭合总高度
|
1.8m
|
2.1m
|
2.1m
|
2.2m
|
2.2m
|
2.3m
|
2.55m
|
2.65m
|
2.8m
|
2.9m
|
节数
|
7
|
6
|
7
|
7
|
8
|
8
|
8
|
8
|
9
|
9
|
升起高度
|
8m
|
10m
|
12m
|
15m
|
18m
|
手动升降力矩
|
<50N·M
|
<50N·M
|
<60N·M
|
<80N·M
|
<80N·M
|
升、降速度
|
3cm/s
|
3cm/s
|
3cm/s
|
3cm/s
|
3cm/s
|
手动外杆尺寸
|
Φ90mm
|
Φ90mm
|
Φ105mm
|
Φ121mm
|
Φ140mm
|
电动外杆尺寸
|
Φ90mm
|
Φ105mm
|
Φ121mm
|
Φ140mm
|
Φ160mm
|
垂直承载能力
|
18kg
|
18kg
|
15kg
|
15kg
|
15kg
|
工作环境温度
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
存放环境温度
|
-40℃~70℃
|
-40℃~70℃
|
-40℃~70℃
|
-40℃~70℃
|
-40℃~70℃
|
工作环境湿度
|
20%~90%
|
20%~90%
|
20%~90%
|
20%~90%
|
20%~90%
|
抗风能力杆体
|
15m/s
|
15m/s
|
15m/s
|
15m/s
|
15m/s
|
升起后强度
|
不用拉线固定
|
不用拉线固定
|
不用拉线固定
|
不用拉线固定
|
不用拉线固定
|
T39-V技术参数(升起后拉线固定)
|
型号
|
T39-V08A10
|
T39-V08B10
|
T39-V10A10
|
T39-V10B10
|
T39-V12A10
|
T39-V12B10
|
T39-V15A10
|
T39-V15B10
|
T39-V18A10
|
T39-V18B10
|
单节高度
|
1.3m
|
1.55m
|
1.55m
|
1.85m
|
1.85m
|
1.85m
|
2.05m
|
2.05m
|
2.25m
|
2.25m
|
闭合总高度
|
1.5m
|
1.8m
|
1.75m
|
1.85m
|
2.05m
|
2.15m
|
2.3m
|
2.35m
|
2.5m
|
2.6m
|
节数
|
7
|
6
|
7
|
7
|
7
|
7
|
8
|
8
|
9
|
9
|
升起高度
|
8m
|
10m
|
12m
|
15m
|
18m
|
手动升降力矩
|
<50N·M
|
<50N·M
|
<60N·M
|
<80N·M
|
<80N·M
|
升、降速度
|
3cm/s
|
3cm/s
|
3cm/s
|
3cm/s
|
3cm/s
|
手动外杆尺寸
|
Φ90mm
|
Φ90mm
|
Φ90mm
|
Φ121mm
|
Φ140mm
|
电动外杆尺寸
|
Φ90mm
|
Φ105mm
|
Φ105mm
|
Φ140mm
|
Φ160mm
|
垂直承载能力
|
20kg
|
20kg
|
20kg
|
20kg
|
20kg
|
工作环境温度
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
存放环境温度
|
-40℃~70℃
|
-40℃~70℃
|
-40℃~70℃
|
-40℃~70℃
|
-40℃~70℃
|
工作环境湿度
|
20%~90%
|
20%~90%
|
20%~90%
|
20%~90%
|
20%~90%
|
抗风能力杆体
|
30m/s
|
30m/s
|
30m/s
|
30m/s
|
30m/s
|
升起后强度
|
拉线固定
|
拉线固定
|
拉线固定
|
拉线固定
|
拉线固定
|
相关证书

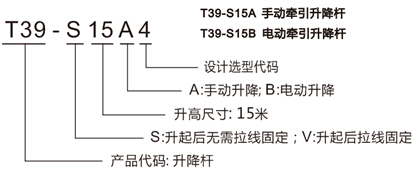

升降杆型号含义
大恒智能防雷系统
|
大恒 T39-S15型 升降杆
安装说明
1.按被保护建筑物的面积、高度、所在地雷暴日及地理环境校正系数、建筑物使用性质等选择避雷针,并确定避雷针立杆高度。
2.安装时各部件间要连接可靠,安装完成后,各连接处或金属表面涂镀层有损伤处,应做好防锈处理。
3.避雷针应通过引下线与避雷带或地网连接,要求接地电阻值≤10Ω。
4.避雷针投入使用后,每年雷雨季节前应进行检查:各连接部位的连接是否牢固,引下线与接地系统连接是否可靠。
大恒 T39-S15型 升降杆
注意事项
1. 用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
2. 必须由已取得相关证书的专业人员在检查防雷保护器无任何缺陷,并在遵守国家标准和安全规程的前提下进行安装。
3. 产品自购买日起,因制造原因而发生损坏或不能正常工作,36个自然月内本公司给予更换同类产品,超过36个自然月提供有限维修服务。
