大恒 TD2-06 矩阵式视频监控防雷保护器

产品名称: TD2-06 矩阵式视频监控防雷保护器
产品品牌: 大恒
产品型号: TD2-06
产品规格: 8口 / 16口
产品颜色: 黑色
产品参数: 1.额定工作电压UN:5VDC
2.******持续工作电压UC:6VDC
产品优势: 1.通流容量大,反应速度快;
2.插入损耗小,能确保信号正常传输;
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 TD2-06 矩阵式视频监控防雷保护器


    产品特点

    ● 通流容量大,反应速度快;

    ● 插入损耗小,能确保信号正常传输;

    ● 结构简单、安装方便,无需特殊维护;

    ● 传输速率高,反应速度快,响应时间短;


    产品用途

        TD2-06机架柜式浪涌保护器采用等电位连接设计,连接在系统进线与被保护的设备之间,当受到浪涌冲击时,雷电流通过保护器雷电支路泄放到大地,保护器的输出电压限制在设备安全允许的数值内。浪涌保护器冲击放电后能回到初始状态,无需特别维护。


    适用范围

        TD2-06机架柜式浪涌保护器依据IEC通信防雷器标准设计,接口采用视频、音频数据专用的BNC端子,可用于视频数据和音频系统的防雷电涌保护,具有通流容量大,反应速度快的特点,能有效确保信号的正常传输。


    主要参数

    规格型号
    TD2-06-8
    TD2-06-16
    额定工作电压UN
    5VDC
    ******持续工作电压Uc
    6VDC
    浪涌通流容量(8/20μs)
    In:5kA Imax:10kA
    电压保护水平Up
    线对线≤20V、线对地≤700V
    插入损耗
    ≤0.5dB
    响应时间
    <2ns
    接口方式
    BNC(75Ω)
    接口数量
    8
    16
    ******传输速率
    2Mbit/s
    工作温度范围
    -40~70 ℃
    工作相对湿度(室温下)
    ≤95%
    工作海拔高度
    ≤3000m


    选型订货

    型号
    订货号
    TD2-06/8
    4020300004
    TD2-06/16
    4020300005

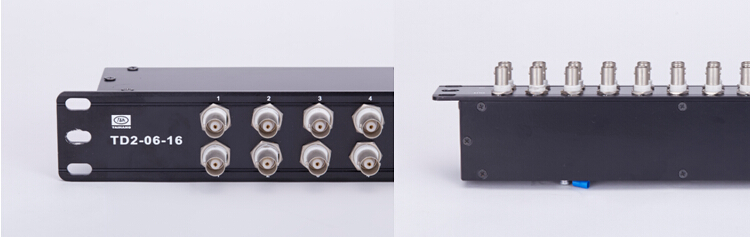

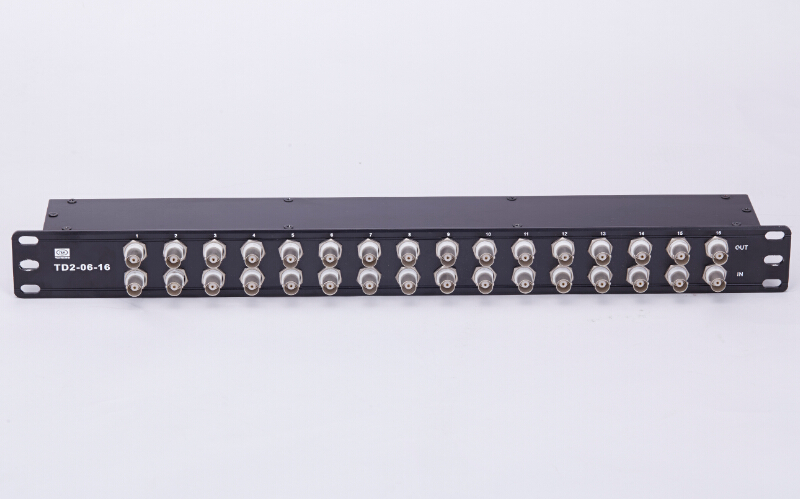

    产品图



    产品证书



    信号浪涌保护器含义型号


    大恒其他相关产品




    大恒 TD2-06 矩阵式视频监控防雷保护器

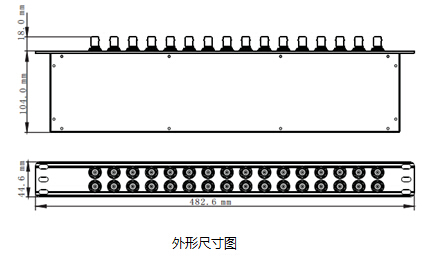

    外形尺寸图

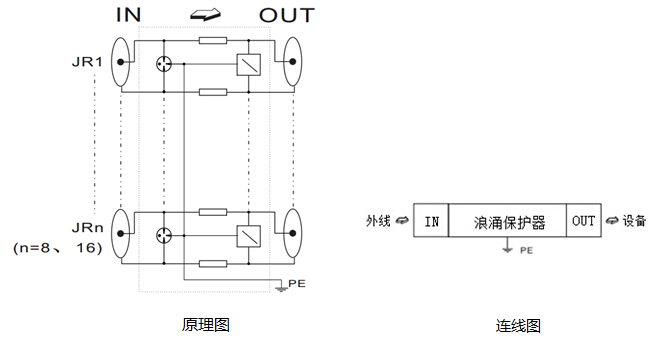

    原理工作图和接线示意图



    使用和维护

    1涌保护器的外壳上有输入(IN),输出(OUT)标记,输出端与被保护设备连接,切勿接反。否则,会损坏浪涌保护器,对设备无法进行有效保护;

    2.用户不可随意拆卸浪涌保护器部位的紧固件,以免影响产品正常工作;

    3.将浪涌保护器接于系统后,若发现系统工作不正常,取下浪涌保护器后工作正常,可能浪涌保护器选择有问题,应予以更换。




    大恒 TD2-06 矩阵式视频监控防雷保护器


    常见问题

    1.安装接线:将系统进线接入输出端,再从保护器输出端引线接到被保护设备;

    2.接地线用于不小于2.5mm²的多股铜芯线,连接线应尽量的短、直、粗,接地电阻应<4Ω;

    3.本产品能经受多次浪涌冲击,如出现线路开路,一般为过流保护,需检修或更换;

    4.产品从购买日起36个自然月内,由于制造原因而发生损坏的或不能正常工作的,本公司将给予更换同类产品;超过36个自然月,提供有限维修服务;

    5.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
