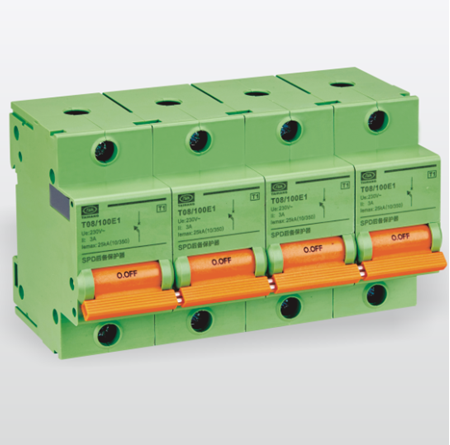

大恒 SCB T08/100 系列 SPD专用后备保护器

产品名称: 大恒 SCB T08/100 系列 SPD专用后备保护器
产品品牌: 大恒
产品型号: T08/100B1、T08/100B2、T08/100E1、T08/100E2
产品规格: T1级防雷保护
产品颜色: 草绿
产品参数: T08/100B1/B2:Ics:50kA/100kA,Iemax:15kA(10/350us
T08/100E1/E2:Ics:50kA/100kA,Iemax:25kA(10/350us
产品优势: 1.采用高能触头,使用寿命长;
2.冲击电流耐受能力强,不误动作;
3.运行短路电流分断能力强;
4.采用参量控制脱扣机构,35mm导轨安装;
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒SCB T08/100 系列 SPD专用后备保护器




        SCB:SPD专用后备保护器(专用的防雷器后备保护装置),解决了防雷器因劣化和电网故障引起的火灾隐患,解决了因雷电引起的后备保护装置误动作造成的防雷器失效问题,确保浪涌保护器(SPD)不起火、设备防雷持续有效;同时有效克服目前广泛使用熔断器或断路器做外置脱离器存在的保护盲区问题,是低压供电系统电压开关型SPD、电压限制型SPD理想的配套器件。


    产品优势


    ◆ 采用高能触头,使用寿命长;
    ◆ 冲击电流耐受能力强,不误动作;
    ◆ 工频电流通过大于3±1A脱扣;
    ◆ 运行短路电流分断能力强;
    ◆ 采用参量控制脱扣机构,35mm导轨安装;
    ◆ 规格齐全能满足T1、T2、T3级SPD配套;





    产品特点


    ◆ 大恒成功研制出了首款SCB(SPD专用后备保护器);
    ◆ 成功解决了SPD失效后的起火、脱扣等世界性的难题;
    ◆ 大恒SCB系列产品拥有多项国家发明和实用新型专利;
    ◆ 大恒SCB通过了北京防雷中心和上海电科所等机构检测;



    产品用途

    1、SCB可对通过的工频电流和雷电流实现选择性分断,能有效保护SPD因异常暂态过电压时SPD发生熔穿短路,造成严重火灾事故。
    2、对通过的工频电流和雷电流实现选择性分断,能有效保护SPD电涌保护器因发生劣化致使SPD启动电压降到低于电源电压,工频漏电流增大,造成严重火灾事故。
    3、当SPD有雷电流通过时,这个外置脱离器不会出现误脱扣,使电气设备防雷始终处于有效状态。


    适用范围

        大恒SCB T08系列产品(SPD专用后备保护器),可为第一级、第二级、第三级等电源防雷设备(SPD电涌保护器)提供专业的后备保护。适用于已安装SPD防雷设备的场所,如:工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备。


    SCB(SPD专用后备保护器)同时解决四大问题
    1、SCB能在防雷器发生劣化、配电线路发生异常过电压使SPD导通发生短路时迅速切断通路,防止防雷器起火,切断电流小于4A;
    2、当雷击发生时,串联在SPD前端的SCB能保证雷电流经过时不脱扣、不损坏、防雷持续有效;
    3、SCB经过雷电流时Up值(电压保护水平值)非常低;
    4、额定运行短路分断能力达100kA;


    T08系列SCB技术参数

    电气参数 T1级 T1级 T2级 T2级/T3级
    型号 T08/100B1 T08/100B2 T08/100E1 T08/100E2 T08/80E1 T08/80E2 T08/60E1 T08/60E2
    短路分断能力Ics 50kA 100kA 50kA 100kA 20kA 35kA 6kA 20kA
    额定工作电压Ue 230V/400VAC 230V/400VAC 230V/400VAC 230V/400VAC
    额定绝缘电压Ui 400VAC 400VAC 400VAC 400VAC
    耐受冲击电流Iemax 15k(10/350us) 25k(10/350us) 80k(8/20us) 60k(8/20us)
    工频脱扣电流Ii 3±1A
    3±1A
    3±1A
    3±1A
    一般参数
    机械寿命
    1000次
    1000次
    1000次
    1000次
    端子******接线 25mm2
    25mm2
    25mm2
    25mm2
    外壳防护等级 IP20 IP20
    IP20
    IP20
    工作环境温度 -25℃~60℃ -25℃~60℃
    -25℃~60℃
    -25℃~60℃
    工作环境湿度(室温)
    20%~90%RH 20%~90%RH
    20%~90%RH
    20%~90%RH
    安装轨道 EN60715(35mm) EN60715(35mm)
    EN60715(35mm)
    EN60715(35mm)
    备注 开关型SPD应该使用多间隙型配置


    SCB(SPD专用后备保护器)与SPD电涌保护器快递选型表

    产品系列 T1级 T2级 T2级 T2/T3级 T2/T3级
    应用类型

    总配电柜有向外引出线的屋顶设备及室外设备等

    未向外引出线的屋顶设备
    楼顶配电柜消防网络、电梯等
    终端箱/大型设备、控制箱等

    重要设备前端机柜、UPS、摄像头等

    SCB系列

    T08/100E1/4P

    T08/100E2/4P

    T08/80E1/4P

    T08/80E2/4P

    T08/80E1/4P

    T08/80E2/4P

    三相:T08/60E1/4P

    单相:T08/60E1/2P

    三相:T08/60E1/4P

    单相:T08/60E1/2P

    SPD

    (选配)

    VA150/440/3PN VA60/385/3PN VB40/385/3PN

    三相:VC20/385/3PN

    单相:VC20/385/1PN

    三相:VD10/320/3PN

    单相:VD10/320/1PN

    注:



    SCB与SPD配合使用时的保护接法


    SPD后备保护器与智能重合闸配套使用


    遥信附件


    产品证书




    工作原理

    目前市场上SPD普遍存在的问题

        SPD专用外置脱离器(SCB 防电后备保护器)是根据IEC61643-4-43中的430.3条,“在电路造成危险前,应该采用合适的过电流保护装置”要求解决当SPD出现危险的工频续流或危险的工频漏电流时迅速脱口、而雷电流通过时不误脱口的安全问题,确保SPD不起火、设备防雷持续有效,解决目前广泛使用熔断器或断路器做外置脱离其存在保护盲区的问题,是低压供电系统电压开关型SPD、电压限制型SPD理想的配套器件。


    全世界都在参与解决

    SPD起火时外置脱离器不断和雷电流通过时外置脱离器误断问题


        德国在1997在对熔断器、断路器进行的雷电流冲击试验:绿色区域不断开;橘黄色区域不确定;红色区域断开。

        2009年国际电工委员会(IEC)负责起草和修订SPD标准第37A分委会(SC37A)在奥地利维亚纳会议上成立第12课题组(Task Force12),专门研究断路器SPD的配合问题。中国避雷器标准化技术委员会对IEC SC37A TF12的输入,并最终作为IEC61643-12标准修订增加断路器与SPD配合的建议的技术依据。


    世界许多国家展开了氧化锌压敏电阻SPD劣化问题研究


    1、SPD出现劣化,电气参数表现是UC值降低;

    2、当UC值低到电源电压时,漏电流就会急剧增大;

    3、电源出现异常暂态过电压会造成SPD启动导通;

    4、通过异常电流大于5A以上时,起火速度快于热传递速度;


    使用熔断器、断路器存在保护盲区



    SPD事故造成的火灾教训

    ◇ 2004年3月内蒙通讯电源设备SPD发生火灾;

    ◆ 2004年4月内蒙某风力发电设备SPD发生火灾;

    ◇ 2005年天津某计算机房SPD起火,造成1人死亡重大火灾事故;

    ◆ 2005年5月铁路江西鹰潭某站SPD起火,烧损100多万设备;

    ◇ 2007年5月云南某公司电源SPD起火,造成用户200万元索赔;

    ◆ 2009年3月福建石狮某服装厂设备电源SPD起火,150万元设备损坏;

    ◇ 2010年7月内蒙风力发电3座变电站SPD起火,索赔200多万;

    ◆ 2012年2月西安4处通讯电源SPD起火,索赔600多万元;

    ◇ 2012年5月北京一家企业电源柜SPD起火报废。



    SCB工作原理

        SPD后备保护装置要求雷电流通过不断,保持有效状态;当SPD出现劣化或电源出现异常导致工频漏流发生达到起火边界值5A前速断脱扣。


    大恒SCB-SPD后备保护器可解决的问题


    防雷器与前端熔断器、断路器不匹配问题?

    传统的做法是在防雷器前串一个熔断器或者断路器,会有四个方面不匹配。

    1、 防雷器发生劣化、配电线路发生异常过电压时,会致使防雷器导通对地发生短路,熔断器和断路器此时无法速断,防雷器起火频繁发生。

    2、 当有雷击发生时,由于熔断器和断路器设计初期作为配电元器件使用,无法承载雷电流的瞬间能量,造成器件炸裂和脱扣,此时防雷器失效。

    3、 雷电流通过断路器时UP值(电压保护水平值)非常高,防雷器无法起到保护作用。

    4、 熔断器、断路器的短路分析能力无法用在变压器进线处,发生短路事故无法切断。


    在防雷器前串连SCB(防雷器专用后备保护器),会同时解决四大问题:

    1.SCB能在防雷器发生劣化、配电线路发生异常过电压,使防雷器导通发生短路时迅速切断通路,防止防雷器起火。切断电流小于3A;

    2.当有雷击发生时,串联在防雷器前端的SCB能保证100kA雷电经过时不脱扣、不损坏。保证防雷器功能性能持续有效;

    3.SCB经过雷电流时UP值(电压保护水平值)非常低,与等长铜导线等效;

    4.短路分断能力超过塑壳断路器最高达到100kA;


    工频电流和雷电流在时间和幅值上显著不同,SCB利用这两个参量控制电磁铁,实现了选项脱扣功能:

    1.当甲流电流通过时,电磁铁经过脉冲步进后速动脱扣切断交流通路;

    2.当雷电流通过时,由于时间不够电磁铁完成脉冲步进雷电流就结束了,电磁铁处于稳定状态,SCB不脱扣。



    SCB与熔断器(fuse)、微型断路器(MCB)在冲击电流下残压值


    熔断器(fuse)CCC认证 500V
    微型断路器(MCB)
    SCB保护器
    冲击电流(8/20μs)

    gG32A

    Φ14×51

    gG40A

    Φ14×51

    gG63A

    Φ14×51

    EA9AN1
    DZ47
    后备保护器
    C32
    C63
    C32
    C63
    In=6kA
    107.5V
    107.5V
    95.5V
    179V
    167V
    179V
    101.3V
    113.3V
    In=10kA
    197V
    196V
    173V
    310.5V
    220.9V
    304.5V
    185V
    81.6V
    In=20kA
    熔断
    熔断
    358.2V
    597V
    441.7V
    608.9V
    405.9V
    340.3V


    电源SPD后备保护器(SCB)快速选型表

    电气环境
    总配电柜
    有向外引出线的屋顶设备及室外设备
    未向外引出线的屋顶设备
    楼层配电柜/消防网络电梯等
    终端箱/大型设备控制箱
    重要设备前端机柜UPS/摄像头

    T1级

    第一级保护(10/350μs)

    T1级

    第一级保护(10/350μs)

    T2级

    第二级保护(8/20μs)

    T2级

    第二级保护(8/20μs)

    T2级/T3级

    第三级保护(8/20μs)&(1.2/50μs)

    T2级/T3级

    第四级保护(8/20μs)&(1.2/50μs)

    前置过电流保护器SPD安规脱扣器SCB
    T08/100/4P
    T08/100/4P
    T08/80/4P
    T08/80/4P

    三相:T08/60/4P

    单相:T08/60/2P

    三相:T08/60/4P

    单相:T08/60/2P

    SPD
    VA150/3PN
    VA150/3PN
    VA60/3PN
    VB40/3PN
    三相:VC20/3PN   单相:VC20/1PN

    三相:VD10/3PN

    单相:VD10/1PN

    SPD连接相线电缆
    16mm²
    16mm²
    10mm²
    10mm²
    6mm²
    4mm²
    SPD接地端电缆
    25mm²
    25mm²
    16mm²
    16mm²
    10mm²
    6mm²


    SPD与SCB产品的典型应用




    大恒其它型号产品

    大恒SCB T08/100 系列 SPD专用后备保护器

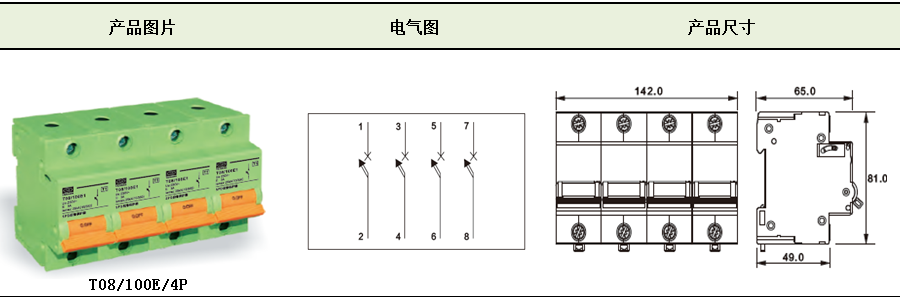

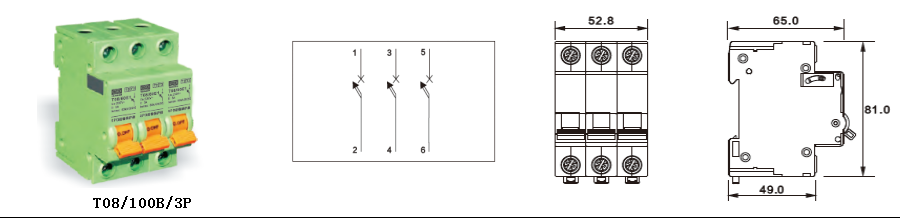

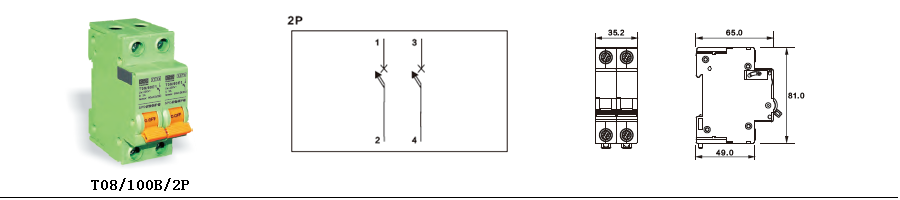

    安装尺寸图


    典型应用

    SCB 用于3P1保护接法


    用于3PN(4P)保护接法


    附加应用

    SCB配套自动重合器原理图(3P接法)



    SCB脱扣指示电路



    SPD后备保护器遥信附件


    SCB脱扣遥信附件

        遥信附件T08R安装在SCB侧面,顶部旋转杆紧靠在SCB闸板手册后面,当任何一只SCB脱扣时,合闸扳手压向遥信横杆,横杆带手动转轴、杠杆机构使开关动作。




    后备保护器遥信附件选型、订货

    后备保护器遥信附件选型、订货
    型号

    功能配置

    遥信干接点参数
    宽度尺寸
    电气符号
    T08R
    遥信干接点:常开或常闭
    125V@5A / 250V@3A
    18mm



    大恒SCB T08/100 系列 SPD专用后备保护器


    注意事项

    1.产品自购买日起,因制造原因而发生损坏或不能正常工作,36个自然月内本公司给予更换同类产品,超过36个自然月提供有限维修服务;

    2. 用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任;

    3. 必须由已取得相关证书的专业人员在检查防雷保护器无任何缺陷,并在遵守国家标准和安全规程的前提下进行安装;
